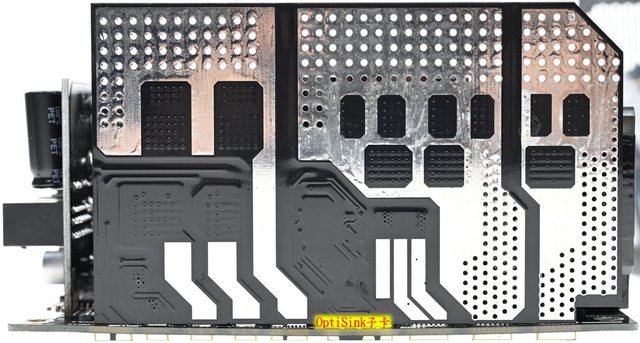

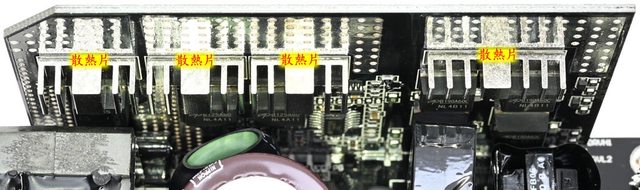

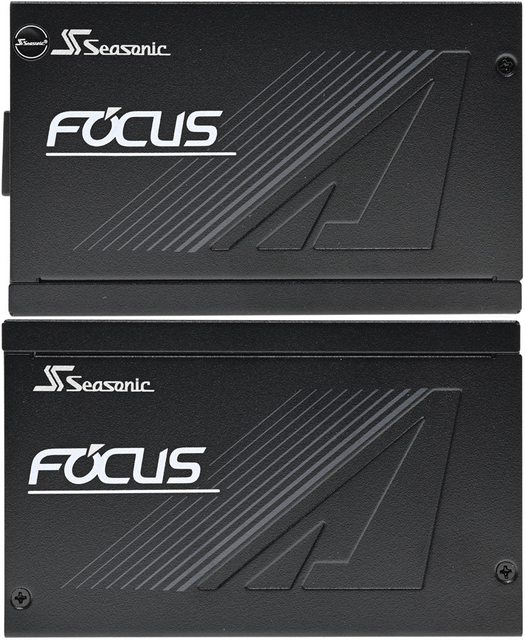

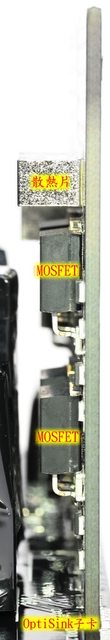

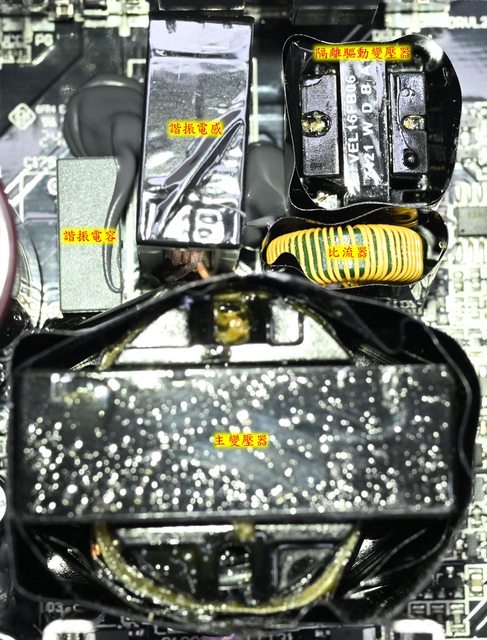

狼窩2.0無廣告好讀版： https://wolflsi.blogspot.com/2024/10/blog-post_26 狼窩1.0好讀版： https://wolflsi.pixnet.net/blog/post/71346595 特色： ●80PLUS金牌認證轉換效率 ●採用OptiSink技術，將APFC及一次側功率元件以表面黏著方式固定在電路板上，讓功率 元件熱量可以更有效傳導至電路板大面積銅箔，並在電路板銅箔加上散熱片，協助熱量發 散 ●14公分短機身，全模組化設計，採用壓紋模組化線材，MB/CPU/PCIe採用鍍金高電流端 子 ●提供2個EPS 4+4P接頭，支援高階Intel/AMD處理器及主機板平台 ●提供1個12V-2×6 H++插座及1條模組化線材，相容ATX 3及PCIe Gen 5，支援新款顯示 卡 ●採用主動功率因數修正、全橋諧振及同步整流12V功率級，單路12V輸出搭配DC-DC轉換 3.3V/5V/-12V，使12V可用功率最大化，並改善各輸出電壓交叉調整率 ●採用13.5公分FDB軸承風扇，具備海韻專利Hybrid Silent Fan Control模式，開啟後於 低負載/溫度下風扇自動停止轉動，負載/溫度提高後採溫控運轉，在散熱效能與靜音中取 得平衡 ●100% 105℃全日系電容，加強可靠度及耐用度，提供10年保固 輸出接頭數量： ATX 20+4P：1個 EPS 4+4P：2個 12V-2×6：1個 PCIE 6+2P：3個 SATA：8個 大4P：3個 ▼外盒正面有Seasonic商標、80PLUS金牌認證、FOCUS ATX 3標誌、GX-1000名稱、輸出功 率、PCIe Gen 5相容字樣、10年保固字樣 https://i.imgur.com/nMUfFdz.jpg ▼外盒背面有Seasonic商標、80PLUS金牌認證、轉換效率圖表、英文特色說明、進口商資 訊、FOCUS標誌、外觀圖、GX-1000名稱 https://i.imgur.com/nQZ7twW.jpg ▼外盒上側面有Seasonic商標、FOCUS標誌、GX-1000名稱、80PLUS金牌認證、Cybenetics 認證連結QR碼、16-Pin PCIe Gen 5(12V-2×6)線材圖示、ATX 3 / PCIe 5 READY圖示、 12V-2×6安裝說明連結QR碼、使用說明連結QR碼；外盒下側面有多國語言產品特色簡介、 Seasonic商標、官方網址 https://i.imgur.com/rhwDZ0o.jpg ▼外盒左側面有FOCUS標誌、Seasonic商標、GX-1000名稱、產品規格表、輸出規格表、線 組接頭的數量及長度表、安規認證、加州65號法案警告訊息、FCC 警告訊息、條碼、產地 (中國) https://i.imgur.com/zgcxZ0A.jpg ▼外盒右側面有Seasonic商標、FOCUS標誌、GX-1000名稱、ATX 3 / PCIe Gen 5相容字樣 、外觀圖、80PLUS金牌認證、內含測試器字樣 https://i.imgur.com/fr9l2B7.jpg ▼包裝內容，電源本體及模組化線組分別裝在印有商標的不織布束口袋內 https://i.imgur.com/zYqFCm2.jpg ▼其他配件有使用說明書、安裝說明指南、ATX 24P啟動測試器、魔鬼氈束線帶、固定螺 絲、塑膠束帶、保證書、限用物質列表、STEAM折價券說明、3×2mm2 15A交流電源線 https://i.imgur.com/8hd6nTX.jpg ▼本體尺寸為140×150×86mm https://i.imgur.com/OZdXdLo.jpg ▼本體兩側外殼有Seasonic商標、FOCUS標誌、斜線圖樣、造型凹槽 https://i.imgur.com/gLRKWgL.jpg ▼直接在外殼上沖壓大型開孔風扇護網，護網部分肋條有白線裝飾，中間有Seasonic商標 https://i.imgur.com/hqHVaVj.jpg ▼本體背面標籤有Seasonic商標、FOCUS標誌、GX-1000 ATX 3名稱、警告訊息、 SRP-FGX102-A5A32SF型號、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率 、安規認證、廠商資訊、產地(中國)、80PLUS金牌認證、條碼 https://i.imgur.com/tuYWCrZ.jpg ▼本體出風口處設有交流輸入插座、電源總開關及HYBRID模式開關，交流輸入插座上方有 商標裝飾銘牌 https://i.imgur.com/qmnX1Ub.jpg ▼模組化線組輸出插座有名稱標示，左下方有Seasonic商標，右下有FOCUS標誌 https://i.imgur.com/nzGU3nt.jpg ▼1條主機板電源模組化線路，提供1個ATX 20+4P接頭，線路長度61公分 https://i.imgur.com/nTlxMSW.jpg ▼2條處理器電源模組化線路，提供2個EPS 4+4P接頭，線路長度75公分 https://i.imgur.com/lKDFpY4.jpg ▼3條顯示卡電源模組化線路，提供3個PCIE 6+2P接頭，線路長度75公分 https://i.imgur.com/zm6oovD.jpg ▼主機板/處理器/顯示卡電源模組化線路接頭採用鍍金高電流連接器 https://i.imgur.com/cJHputh.jpg ▼1條12V-2×6模組化線路，線路長度70公分，兩端接頭標示600W，其中一端有 Seasonic/12V-2×6標籤 https://i.imgur.com/wPldyo4.jpg ▼12V-2×6接頭內部連接器的樣式如下圖所示 https://i.imgur.com/88D5kdj.jpg ▼2條SATA模組化線路，提供8個直式SATA接頭，至第一個接頭線路長度50公分，接頭間線 路長度15.5公分 https://i.imgur.com/JeotIN4.jpg ▼1條大4P模組化線路，提供3個省力易拔大4P接頭，至第一個接頭線路長度45公分，接頭 間線路長度12公分。未提供小4P接頭或轉接線 https://i.imgur.com/V2Ij7gB.jpg ▼將所有模組化線路插上的樣子 https://i.imgur.com/4naz9Za.jpg ▼12V-2×6模組化線路插頭連接處近照 https://i.imgur.com/KN5nXsB.jpg ▼內部結構及使用元件說明簡表 https://i.imgur.com/STqLJ7c.jpg ▼採用一次側主動功率因數修正及全橋諧振，二次側12V同步整流，並經由DC-DC轉換 3.3V/5V/-12V。圖片中最上方的OptiSink子卡同時整合APFC及一次側FB-LLC全橋諧振功率 元件，並將子卡安置在電源側邊接近外殼處，此位置靠近風扇扇葉邊緣，較大的氣流流速 可提高散熱效率，子卡部分熱量也能透過輻射傳導到電源側邊外殼 https://i.imgur.com/U8YqN2F.jpg ▼採用HONG HUA HA13525H12F-Z 12V/0.5A風扇，並設置氣流導風片 https://i.imgur.com/yEjkvNL.jpg ▼外殼底部透明隔板於二次側區域開孔及貼上導熱墊片 https://i.imgur.com/g2Mz070.jpg ▼交流輸入插座及總開關後方加上小電路板，正面有2個Y電容(CY1/CY2)。磁芯、交流電 源線、模式開關及線路都有包覆套管 https://i.imgur.com/gzDmejZ.jpg ▼小電路板下方有1個X電容(CX1)，背面有X電容放電IC及電阻，未覆蓋隔板 https://i.imgur.com/rVEuCZc.jpg ▼主電路板背面沒有任何元件，焊點做工良好，部分大電流路徑有敷錫 https://i.imgur.com/Y878hL6.jpg ▼主電路板上有2個共模電感(CM1/CM2)、1個X電容(CX2)及2個Y電容(CY3/CY4)。CM1旁直 立安裝的保險絲有包覆套管，突波吸收器未包覆套管 https://i.imgur.com/7w0cL9H.jpg ▼2個並聯的GBU1508橋式整流器固定在散熱片的兩個面上 https://i.imgur.com/XMTk1hO.jpg ▼OptiSink子卡側面圖，OptiSink由Optimize(最佳化)的前4個字母及Heatsink(散熱片) 的後4個字母所組成，表面黏著封裝TO-263(D2PAK)功率元件錫焊在子卡銅箔上，因為錫焊 導熱效果很好，熱量能快速傳導至子卡銅箔上，經過鍍鎳處理的鋁散熱片錫焊在子卡銅箔 上，用來增加散熱表面積，使熱量能更快發散 https://i.imgur.com/n4QxI0n.jpg ▼OptiSink子卡正面頂端散熱片的鰭片方向與風扇風向相同，可降低氣流通過阻力，更快 帶走熱量 https://i.imgur.com/XC6x29Y.jpg ▼OptiSink子卡背面於大面積銅箔打孔，增加散熱表面積 https://i.imgur.com/L4prrNl.jpg ▼OptiSink子卡上的APFC功率元件採用2個Alpha & Omega AOB125A60L表面黏著TO-263封 裝MOSFET及Infineon IDK08G65C5表面黏著TO-263封裝二極體 https://i.imgur.com/0aVawMZ.jpg ▼OptiSink子卡上的虹冠電子CM6500UNX負責APFC電路控制 https://i.imgur.com/O9mhvHP.jpg ▼OptiSink子卡上的一次側功率元件採用4個Alpha & Omega AOB190A60CL表面黏著TO-263 封裝MOSFET https://i.imgur.com/FtJGl2c.jpg ▼APFC電容採用Nippon Chemi-con 400V 820μF CE系列105℃電解電容，APFC電感採用封 閉磁芯 https://i.imgur.com/JmgVN9k.jpg ▼包覆套管的NTC熱敏電阻用來抑制輸入湧浪電流，電源啟動後會使用繼電器將其短路， 去除NTC所造成的功耗損失 https://i.imgur.com/9s4BZlE.jpg ▼主電路板正面的輔助電源電路一次側整合IC為杰力科技EM8569C https://i.imgur.com/MGmNrWt.jpg ▼輔助電源電路變壓器包覆黑色聚酯薄膜膠帶，輔助電源電路二次側同步整流為東科半導 體DK5V45R10S https://i.imgur.com/ITiLytL.jpg ▼1個諧振電感及1個諧振電容組成一次側諧振槽，主變壓器、一次側MOSFET的隔離驅動變 壓器及偵測一次側電流的比流器外包覆黑色聚酯薄膜膠帶 https://i.imgur.com/zolylsC.jpg ▼主變壓器二次側區域散熱片下方的主電路板正面有6個Nexperia PSMN1R4-40YLD MOSFET 組成二次側12V同步整流電路，附近還有12V輸出的6個Nippon Chemi-con固態電容、3個 Nichicon電解電容、2個電感、3個偵測12V電流的分流器 https://i.imgur.com/lP9IXct.jpg ▼主電路板正面的虹冠電子CU6901VPA負責12V功率級一次側諧振及二次側同步整流控制 https://i.imgur.com/H1Wy6bQ.jpg ▼3.3V/5V/-12V DC-DC及電源管理子卡正面，左邊茂達電子APW7159C雙通道同步降壓PWM 控制器及6個Nexperia PSMN4R0-30YLD MOSFET負責轉換3.3V及5V。右上Diodes(原 Lite-On Semiconductor) LSP5523負責轉換-12V。右下偉詮電子WT7527RA電源管理IC負責 監控輸出電壓/電流、接受PS-ON信號控制、產生Power Good信號 https://i.imgur.com/8XiurW5.jpg ▼3.3V/5V/-12V DC-DC及電源管理子卡透過焊點與模組化插座板直接相連 https://i.imgur.com/cWJwmS9.jpg ▼主電路板正面的新唐科技M031FB0AE微控制器負責風扇控制 https://i.imgur.com/5zZK1li.jpg ▼模組化插座板背面焊點 https://i.imgur.com/WeiI8kj.jpg ▼模組化插座板正面，插座之間設置16個Nippon Chemi-con固態電容、1個Nichicon固態 電容、2個Rubycon電解電容，加強輸出濾波/退耦效果 https://i.imgur.com/530ma4F.jpg ▼使用標示H++的新款12V-2×6插座 https://i.imgur.com/7lN7VOG.jpg 接下來就是上機測試 測試文閱讀方式請參照此篇：電源測試文閱讀小指南 https://ptt.org.tw/PC_Shopping/M.1555061123.A.89D ▼空載功耗5.06W https://i.imgur.com/R98GE6Y.jpg ▼20%/50%/100%輸出轉換效率分別為91.1%/91.95%/89.08%，符合80PLUS金牌認證要求20% 輸出87%效率、50%輸出90%效率、100%輸出87%效率 https://i.imgur.com/SQYvwnq.jpg ▼10%/20%/50%/100%輸出的交流輸入波形(黃色-電壓，紅色-電流，綠色-功率)。50%輸出 下功率因數為0.9815，符合80PLUS金牌認證要求50%輸出下功率因數需大於0.9的要求 https://i.imgur.com/2pmxzzI.jpg ▼綜合輸出負載測試，輸出61%時3.3V/5V電流達15A以後就不再往上加，3.3V/5V/12V電壓 記錄如下表 https://i.imgur.com/a9wy2La.jpg ▼綜合輸出8%至100%之間3.3V輸出電壓最高與最低點差異為69.2mV https://i.imgur.com/lGjWLSB.jpg ▼綜合輸出8%至100%之間5V輸出電壓最高與最低點差異為70.6mV https://i.imgur.com/sUcCJit.jpg ▼綜合輸出8%至100%之間12V輸出電壓最高與最低點差異為74mV https://i.imgur.com/PvTBYVZ.jpg ▼偏載測試，這時12V維持空載，分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載 (CL3)的3.3V/5V/12V電壓變化，並無出現超出±5%範圍情形(3.3V：3.135V-3.465V，5V： 4.75V-5.25V，12V：11.4V-12.6V) https://i.imgur.com/20xXdkI.jpg ▼純12V輸出負載測試，這時3.3V/5V維持空載，3.3V/5V/12V電壓記錄如下表 https://i.imgur.com/Jfz3NJB.jpg ▼純12V輸出6%至100%之間3.3V輸出電壓最高與最低點差異為46.7mV https://i.imgur.com/dgzx3u2.jpg ▼純12V輸出6%至100%之間5V輸出電壓最高與最低點差異為46.7mV https://i.imgur.com/z28xMcE.jpg ▼純12V輸出6%至100%之間12V輸出電壓最高與最低點差異為57mV https://i.imgur.com/u6Bhhyk.jpg ▼12V低輸出轉換效率測試，輸出12V/1A效率57.9%，輸出12V/2A效率68.5%，輸出12V/3A 效率76%，輸出12V/4A效率80.4% https://i.imgur.com/FeIFkgH.jpg ▼電源PS-ON信號啟動後直接3.3V/15A、5V/15A、12V/72A滿載輸出下各電壓上升時間圖， 從12V開始上升處當成起點(0.000s)時，12V上升時間37ms，5V上升時間4ms，3.3V上升時 間4ms https://i.imgur.com/3IfoFXG.jpg ▼3.3V/15A、5V/15A、12V/72A滿載輸出下斷電的Hold-up time時序圖，從交流中斷處當 成起點(0.000s)時，12V於16ms開始壓降，19ms降至11.38V(圖片中資料點標籤) https://i.imgur.com/i8Mitqb.jpg 以下波形圖，CH2藍色波形為12V電壓波形，CH3紫色波形為5V電壓波形，CH4綠色波形為 3.3V電壓波形 ▼輸出無負載(上圖)及輸出12V/4A(下圖)時漣波如下圖所示 https://i.imgur.com/4FjPTbY.jpg ▼輸出12V/7A(上圖)及輸出12V/9A(下圖)時漣波如下圖所示 https://i.imgur.com/Cd0gLoU.jpg ▼於3.3V/15A、5V/15A、12V/72A(綜合全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為 14.8mV/16.4mV/10.4mV，高頻漣波分別為9.2mV/14.8mV/11.2mV https://i.imgur.com/njRyRF4.jpg ▼於12V/83A(純12V全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為15.2mV/10mV/8.8mV ，高頻漣波分別為9.2mV/12mV/9.2mV https://i.imgur.com/2ZMRDo5.jpg ▼12V啟動動態負載，變動範圍5A至25A，維持時間500微秒，最大變動幅度302mV，同時造 成5V產生60mV、3.3V產生56mV的變動 https://i.imgur.com/V104Lsn.jpg ▼12V啟動動態負載，變動範圍25A至50A，維持時間500微秒，最大變動幅度256mV，同時 造成5V產生70mV、3.3V產生66mV的變動 https://i.imgur.com/XxUy9bK.jpg ▼12V啟動動態負載，變動範圍10A至66A，維持時間500微秒，最大變動幅度558mV，同時 造成5V產生100mV、3.3V產生90mV的變動 https://i.imgur.com/0IURGih.jpg ▼12V啟動動態負載，變動範圍20A至83A，維持時間500微秒，最大變動幅度534mV，同時 造成5V產生100mV、3.3V產生96mV的變動 https://i.imgur.com/It7WNbM.jpg ▼電源供應器滿載輸出下內部(上圖)及背面外殼(下圖)的紅外線熱影像圖(附註：安裝位 置環境溫度會影響測試結果) https://i.imgur.com/ShoPdX5.jpg ▼電源供應器滿載輸出下共模電感/橋式整流/APFC電感的紅外線熱影像圖(附註：安裝位 置環境溫度會影響測試結果) https://i.imgur.com/gd4unUA.jpg ▼電源供應器滿載輸出下OptiSink子卡上APFC DIODE/APFC MOSFET/一次側MOSFET的正面( 上圖)及背面(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果) https://i.imgur.com/WxZJTKg.jpg ▼電源供應器滿載輸出下諧振電感/主變壓器/二次側(上圖)及DC-DC MOSFET(下圖)的紅外 線熱影像圖(附註：安裝位置環境溫度會影響測試結果) https://i.imgur.com/BKqAn2u.jpg ▼單條EPS 4+4P連續輸出28A(336W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註： 安裝位置環境溫度會影響測試結果) https://i.imgur.com/K8R6qD4.jpg ▼單條PCIE 6+2P連續輸出21A(252W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註 ：安裝位置環境溫度會影響測試結果) https://i.imgur.com/ybMMZ5o.jpg ▼用隨附的12V-2×6模組化線材連接MSI GEFORCE RTX 4090 GAMING X TRIO進行測試 https://i.imgur.com/99r7DqF.jpg ▼執行FURMARK 30分鐘後顯示卡端插頭(左上/右上)及電源端插頭(左下/右下)的紅外線熱 影像圖(附註：安裝位置環境溫度會影響測試結果) https://i.imgur.com/rQgoVw9.jpg 本體及內部結構心得小結： ○14公分短機身，全模組化設計，採用壓紋模組化線材。提供1個ATX 20+4P、2個EPS 4+4P、1個600W 12V-2×6、3個PCIE 6+2P、8個SATA、3個省力易拔大4P，未提供小4P接頭 或轉接線。MB/CPU/PCIe採用鍍金高電流端子 ○電源端使用標示H++的12V-2×6插座，S4/S3接至COM，為600W定義，S2/S1空接(未接到 COM或是經上拉電阻接至+3.3V) ○大孔徑風扇護網直接沖壓在外殼上，具備Hybrid Silent Fan Control功能，開啟後於 低負載/低溫下風扇停止運轉，待負載/溫度提高後才會啟動並採溫控運轉。關閉後風扇採 常時溫控運轉 ○磁芯/交流電源線/模式開關本體/模式開關線路/主電路板保險絲有包覆套管，交流輸入 插座及總開關的小電路板背面未覆蓋隔板，突波吸收器沒有包覆套管 ○所有元件都移到主電路板正面，背面於二次側區域設置導熱墊片將熱量傳導至外殼協助 散熱，焊點整體做工良好，部分區域線路有敷錫 ○採用一次側主動功率因數修正及全橋諧振、二次側同步整流輸出單路12V，搭配DC-DC轉 換3.3V/5V/-12V ○表面黏著封裝APFC/一次側功率元件及APFC控制器整合在OptiSink子卡上，子卡的大面 積銅箔除打孔外還焊上散熱片，增加散熱表面積 ○APFC及一次側MOSFET採用Alpha & Omega，APFC二極體採用Infineon，二次側12V同步整 流及3.3V/5V DC-DC MOSFET採用Nexperia，-12V DC-DC採用Diodes(原Lite-On Semiconductor) ○APFC電容使用Nippon Chemi-con，其他固態/電解電容使用Nippon Chemi-con/Nichicon/Rubycon ○二次側電源管理IC可偵測輸出電壓/電流是否在正常範圍，並加裝微控制器控制風扇 各項測試結果簡單總結： ○20%/50%/100%輸出轉換效率分別為91.1%/91.95%/89.08%，滿足80PLUS金牌認證要求 ○功率因數修正，滿足80PLUS金牌認證要求 ○偏載測試，12V維持空載，測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變 化，均未超出±5%範圍 ○電源啟動至綜合全負載輸出狀態，12V上升時間37ms，5V上升時間4ms，3.3V上升時間 4ms ○綜合全負載輸出狀態切斷AC輸入模擬電力中斷，12V於16ms開始壓降，19ms降至11.38V ○綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為14.8mV/16.4mV/10.4mV，於純12V全 負載輸出下12V/5V/3.3V各路低頻漣波分別為15.2mV/10mV/8.8mV ○12V動態負載測試，變動範圍5A至25A，維持時間500微秒，最大變動幅度302mV ○12V動態負載測試，變動範圍25A至50A，維持時間500微秒，最大變動幅度256mV ○12V動態負載測試，變動範圍10A至66A，維持時間500微秒，最大變動幅度558mV ○12V動態負載測試，變動範圍20A至83A，維持時間500微秒，最大變動幅度534mV ○熱機下3.3V過電流截止點36A(144%)，5V過電流截止點35A(140%)，12V過電流截止點 115A(138%) 報告完畢，謝謝收看 -- ※ 發信站: 批踢踢實業坊(ptt.org.tw), 來自: 114.140.106.62 (臺灣) ※ 文章網址: https://ptt.org.tw/PC_Shopping/M.1730090613.A.27F
