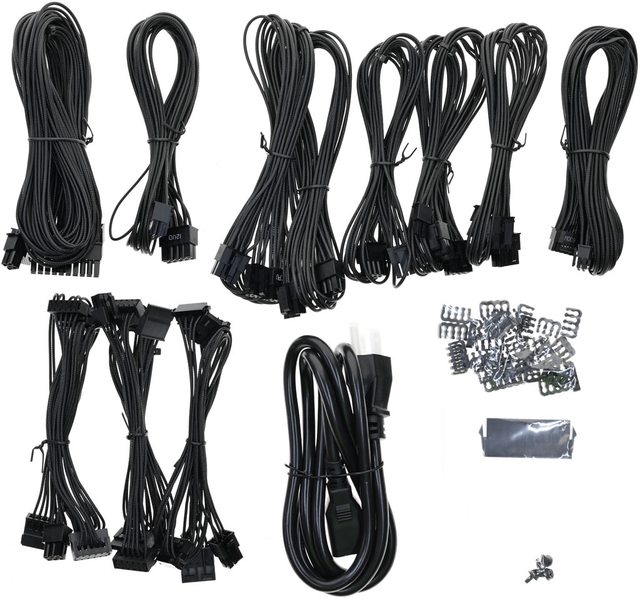

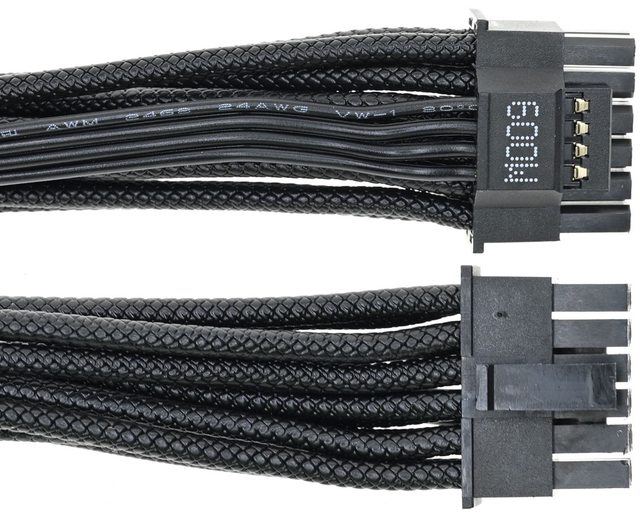

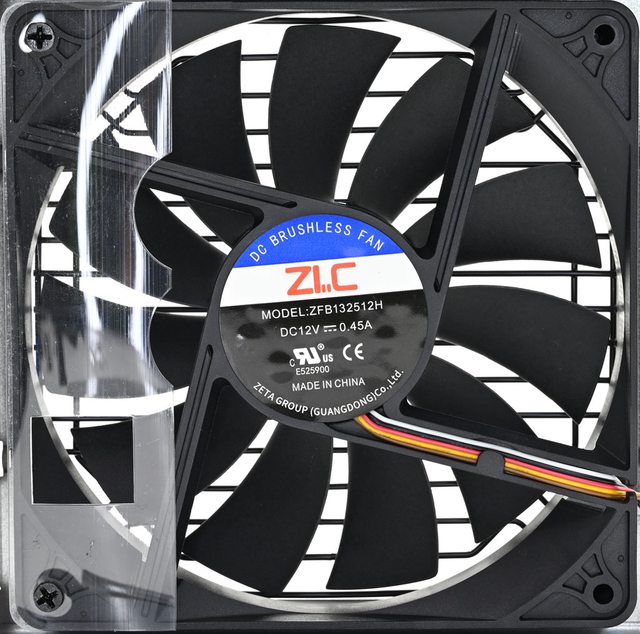

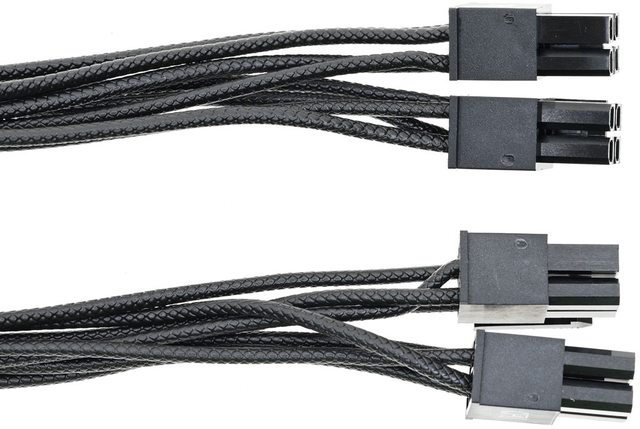

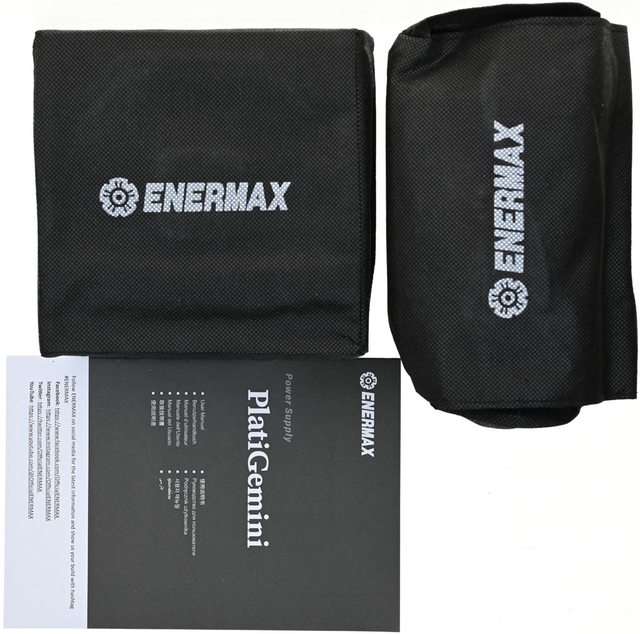

狼窩2.0無廣告好讀版： https://wolflsi.blogspot.com/2024/10/blog-post_11 狼窩1.0好讀版： https://wolflsi.pixnet.net/blog/post/71330923 特色： ●80PLUS白金認證轉換效率 ●支援ATX3.1及ATX12VO雙標準 ●全模組化設計，採用壓紋模組化線材 ●提供2個EPS 4+4P接頭，支援高階Intel/AMD處理器及主機板平台 ●提供1個600W 12V-2×6 H++插座及1條模組化線材，支援新款顯示卡 ●採用主動功率因數修正、半橋諧振及同步整流12V功率級，單路12V輸出搭配DC-DC轉換 3.3V/5V/-12V，使12V可用功率最大化，並改善各輸出電壓交叉調整率 ●搭載ENERMAX專利逆轉彈塵風扇Dust-Free Rotation(DFR)，電源啟動後風扇會高速逆轉 20秒鐘，降低扇葉灰塵堆積，之後會回復正轉。支援Semi-fanless模式，於低負載/溫度 下停止轉動，負載/溫度提高後採溫控運轉，在散熱效能與靜音中取得平衡 ●100% 105℃全日系電容，加強可靠度及耐用度 輸出接頭數量： ATX 20+4P：1個 ATX12VO 10P：1個 EPS 4+4P：2個 12V-2×6：1個 PCIE 6+2P：3個 SATA：8個 大4P：4個 ▼外盒正面有ENERMAX商標、PlatiGemini標誌、輸出功率、80PLUS白金認證、12V-2×6 Ready標誌、ATX3.1 & ATX12VO Ready標誌、外觀圖 https://i.imgur.com/WCiVgHq.jpg ▼銀色PlatiGemini標誌及1200W POWER SUPPLY字樣 https://i.imgur.com/7FFcEaS.jpg ▼外盒背面有ENERMAX商標、特色圖片說明、接頭數量表、規格表、條碼 https://i.imgur.com/W9naCNG.jpg ▼外盒上/下側面有ENERMAX商標及POWER SUPPLY字樣 https://i.imgur.com/qT98fSl.jpg ▼外盒左側面有ENERMAX商標、安規認證、原廠網址、產地(中國) https://i.imgur.com/AIRyiqV.jpg ▼外盒右側面有ENERMAX商標、多國語言"電腦用電源供應器，請參訪我們網站獲取更多資 訊"、中文產品資訊、英文進口商資訊、連結QR碼 https://i.imgur.com/COx2zZ4.jpg ▼包裝內容，電源本體及模組化線組分別裝在印有商標的不織布袋內，隨附多國語言使用 說明書 https://i.imgur.com/nB82HX2.jpg ▼模組化線材使用壓紋線，隨附3×1.5mm2 15A交流電源線、理線梳、ATX24P啟動器、固 定螺絲 https://i.imgur.com/PcwcVNd.jpg ▼本體尺寸為150×150×86mm https://i.imgur.com/thBw7ZY.jpg ▼本體兩側外殼有銀色ENERMAX商標、PlatiGemini標誌、輸出功率 https://i.imgur.com/vhndll6.jpg ▼風扇護網安裝在外殼的外側，中間有ENERMAX商標銘牌 https://i.imgur.com/FLt0LLV.jpg ▼本體背面標籤有ENERMAX商標、PlatiGemini標誌、EGN1200P型號、輸入電壓/電流/頻率 、80PLUS白金認證、ATX3.1/ATX12VO各組最大輸出電流/功率/總輸出功率、安規認證、警 告訊息、產地(中國)、廠商資訊、條碼 https://i.imgur.com/Uy9ifSn.jpg ▼本體出風口處設有D.F. Switch逆轉彈塵開關、交流輸入插座及電源總開關 https://i.imgur.com/EDHqUye.jpg ▼模組化線組輸出插座有名稱標示，左上方有ENERMAX商標 https://i.imgur.com/BtU9Rth.jpg ▼1條主機板電源模組化線路，提供1個ATX 20+4P接頭，線路長度59公分 https://i.imgur.com/HIZM8wq.jpg ▼2條處理器電源模組化線路，提供2個EPS 4+4P接頭，線路長度69.5公分 https://i.imgur.com/Lky0OWz.jpg ▼3條顯示卡電源模組化線路，提供3個PCIE 6+2P接頭，線路長度59.5公分 https://i.imgur.com/OjCniK2.jpg ▼1條12V-2×6模組化線路，線路長度60公分，兩端接頭標示600W https://i.imgur.com/0RpUBmp.jpg ▼2條SATA模組化線路，提供6個直角SATA接頭及2個直式SATA接頭，至第一個接頭線路長 度45公分，接頭間線路長度15公分 https://i.imgur.com/iAquLbU.jpg ▼1條大4P模組化線路，提供3個直角大4P接頭及1個直式大4P接頭，至第一個接頭線路長 度45公分，接頭間線路長度15公分。未提供小4P接頭或轉接線 https://i.imgur.com/JbFdNLw.jpg ▼將所有模組化線路插上的樣子，會多出3個SATA/大4P模組化線路6P插座 https://i.imgur.com/W3COd8e.jpg ▼12V-2×6模組化線路插頭連接處近照 https://i.imgur.com/gk4gafM.jpg ▼ENERMAX PlatiGemini 1200W支援ATX12VO，當使用在ATX12VO系統主機板時，拆除 ATX20+4P模組化線路，更換成ATX12VO模組化線路 https://i.imgur.com/h3GErTB.jpg ▼1條ATX12VO模組化線路，提供1個ATX12VO 10P接頭，線路長度59.5公分 https://i.imgur.com/IirnyRg.jpg ▼搭配ATX12VO主機板使用示意圖 https://i.imgur.com/O94YQra.jpg ▼一般來說SATA/大4P裝置電源會從ATX12VO主機板接出(圖中SATA_PWR1/2插座)，不過 ENERMAX PlatiGemini 1200W具備SATA/大4P線組及接頭，可以將SATA/大4P裝置連接在電 源供應器上，減輕主機板上3.3V/5V DC-DC負擔 https://i.imgur.com/NSPxfLM.jpg ▼內部結構及使用元件說明簡表 https://i.imgur.com/rNGzxEX.jpg ▼採用一次側主動功率因數修正及半橋諧振，二次側12V同步整流，並經由DC-DC轉換 3.3V/5V/-12V https://i.imgur.com/ryVeH3a.jpg ▼採用ZFB132512H 12V/0.45A風扇，並設置氣流導風片 https://i.imgur.com/U13zdQj.jpg ▼逆轉彈塵開關焊點及線路有包覆套管，黑色隔板於主電路板二次側區域開孔及貼上導熱 墊片 https://i.imgur.com/fBdKFCE.jpg ▼導熱墊片不直接接觸電源外殼，而是接觸隔板下方的散熱片，散熱片於電源兩側位置向 上折彎，擴大散熱表面積 https://i.imgur.com/adNhilB.jpg ▼主電路板背面沒有任何元件，焊點做工良好，二次側區域及大電流路徑有敷錫 https://i.imgur.com/TsW8TA9.jpg ▼交流輸入插座及總開關裝在小電路板再焊接至主電路板，正面有2個Y電容(CY1/CY2)， 臥式安裝的保險絲未包覆套管。下方主電路板正面有X電容放電IC及電阻 https://i.imgur.com/71aNwwf.jpg ▼隔板後方的主電路板有1個X電容(CX1)及2個Y電容(CY3/CY4) https://i.imgur.com/dKVMcm8.jpg ▼附近還有2個共模電感(CM1/CM2)、2個X電容(CX2/CX3)及2個Y電容(CY5/CY6)，CM1旁突 波吸收器未包覆套管 https://i.imgur.com/AqKsdEH.jpg ▼2個並聯的橋式整流器在中間及兩側加上散熱片 https://i.imgur.com/Gib1p8O.jpg ▼APFC功率元件子卡上面有表面黏著封裝TO-263功率元件(3個APFC MOSFET及2個APFC二極 體)，功率元件正面及子卡背面放置導熱墊片後覆蓋散熱片，並在角落加上螺絲固定 https://i.imgur.com/pkJzFB3.jpg ▼APFC控制子卡及2個APFC電流偵測用比流器有包覆套管 https://i.imgur.com/vW8mErH.jpg ▼包覆套管的NTC熱敏電阻用來抑制輸入湧浪電流，電源啟動後會使用繼電器將其短路， 去除NTC所造成的功耗損失 https://i.imgur.com/MK4PLmF.jpg ▼APFC電感 https://i.imgur.com/lMh9MWz.jpg ▼APFC電感旁邊輔助電源電路子卡上有極創電子IN2P070C(輔助電源電路一次側PWM)及 First Semiconductor FIR4N70LG(輔助電源電路一次側MOSFET)，輔助電源電路變壓器包 覆黑色聚酯薄膜膠帶，輔助電源電路變壓器旁有風扇控制子卡，上方接頭連接風扇及逆轉 彈塵開關 https://i.imgur.com/4Bb5Hus.jpg ▼輔助電源電路二次側具備5VSB及12VSB輸出，二次側5VSB輸出整流元件為PTR20L100CT https://i.imgur.com/OeDrKqT.jpg ▼二次側12VSB輸出整流元件為MBR20150GCT https://i.imgur.com/HEituvr.jpg ▼APFC電容採用2個Nippon Chemi-con 420V 560μF KHE系列105℃電解電容並聯，總容值 1120μF https://i.imgur.com/Ri8zwYV.jpg ▼一次側MOSFET子卡上有4個Infineon IPB50R140CP TO-263表面黏著封裝MOSFET，雖然使 用4個MOSFET，但左上及右上、左下及右下的MOSFET彼此並聯，實際為半橋配置 https://i.imgur.com/jtaCJ2B.jpg ▼一次側MOSFET子卡旁邊有3個諧振電容，一次側MOSFET隔離驅動變壓器包覆黑色聚酯薄 膜膠帶，功率級控制子卡上有TI UCC25600一次側諧振控制器，極創電子IN1S313I-SAG電 源管理IC負責監控輸出電壓、接受PS-ON信號控制、產生Power Good信號 https://i.imgur.com/NFxTitO.jpg ▼主變壓器採用諧振變壓器，與主變壓器二次側繞組焊接在一起的同步整流子卡外圍有焊 接固定的打孔散熱片 https://i.imgur.com/dbIQN0H.jpg ▼同步整流子卡背面共有8個Infineon BSC014N04LS MOSFET(紅框)組成二次側12V同步整 流電路 https://i.imgur.com/Ul7iGzy.jpg ▼3.3V/5V/-12V DC-DC子卡正面有環狀電感及Nippon Chemi-con/UNICON固態電容 https://i.imgur.com/kwg3ecp.jpg ▼3.3V/5V/-12V DC-DC子卡背面的芯潭微電子NDP2450KC負責-12V轉換，2個茂達電子 APW7160A及6個Infineon BSC0906NS MOSFET負責3.3V/5V轉換 https://i.imgur.com/eAQhkK0.jpg ▼主電路板各直流電壓輸出端設置Nippon Chemi-con/UNICON固態電容、Rubycon電解電容 、電感 https://i.imgur.com/TZ0w8XC.jpg ▼模組化插座板背面焊點 https://i.imgur.com/OvlxuEK.jpg ▼模組化插座板正面，插座之間設置16個Nippon Chemi-con固態電容、5個UNICON固態電 容、10個UNICON電解電容，加強輸出濾波/退耦效果 https://i.imgur.com/PWoKwdH.jpg ▼使用標示H++的新款12V-2×6插座 https://i.imgur.com/aXrTVNI.jpg 接下來就是上機測試 測試文閱讀方式請參照此篇：電源測試文閱讀小指南 https://ptt.org.tw/PC_Shopping/M.1555061123.A.89D ▼空載功耗7.9W https://i.imgur.com/1qxhchP.jpg ▼20%/50%/100%輸出轉換效率分別為92.86%/93.42%/91.03%，符合80PLUS白金認證要求 20%輸出90%效率、50%輸出92%效率、100%輸出89%效率 https://i.imgur.com/gw4tBOI.jpg ▼10%/20%/50%/100%輸出的交流輸入波形(黃色-電壓，紅色-電流，綠色-功率)。50%輸出 下功率因數為0.9945，符合80PLUS白金認證要求50%輸出下功率因數需大於0.95的要求 https://i.imgur.com/TK5d7vD.jpg ▼綜合輸出負載測試，輸出39%時3.3V/5V電流達12A以後就不再往上加，3.3V/5V/12V電壓 記錄如下表 https://i.imgur.com/uAxSuqI.jpg ▼綜合輸出6%至100%之間3.3V輸出電壓最高與最低點差異為43.3mV https://i.imgur.com/9SxStUZ.jpg ▼綜合輸出6%至100%之間5V輸出電壓最高與最低點差異為50.9mV https://i.imgur.com/h4JavhU.jpg ▼綜合輸出6%至100%之間12V輸出電壓最高與最低點差異為62mV https://i.imgur.com/bqbilKS.jpg ▼偏載測試，這時12V維持空載，分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載 (CL3)的3.3V/5V/12V電壓變化，並無出現超出±5%範圍情形(3.3V：3.135V-3.465V，5V： 4.75V-5.25V，12V：11.4V-12.6V) https://i.imgur.com/WqplPpI.jpg ▼純12V輸出負載測試，這時3.3V/5V維持空載，3.3V/5V/12V電壓記錄如下表 https://i.imgur.com/34BkUqf.jpg ▼純12V輸出5%至100%之間3.3V輸出電壓最高與最低點差異為36.8mV https://i.imgur.com/IBjY2HD.jpg ▼純12V輸出5%至100%之間5V輸出電壓最高與最低點差異為42.1mV https://i.imgur.com/fDXNP77.jpg ▼純12V輸出5%至100%之間12V輸出電壓最高與最低點差異為38mV https://i.imgur.com/8hnV1tH.jpg ▼12V低輸出轉換效率測試，輸出12V/1A效率61.7%，輸出12V/2A效率73.9%，輸出12V/3A 效率81.4%，輸出12V/4A效率84.8% https://i.imgur.com/u039Dad.jpg ▼電源PS-ON信號啟動後直接3.3V/12A、5V/12A、12V/90A滿載輸出下各電壓上升時間圖， 從12V開始上升處當成起點(0.000s)時，12V上升時間9ms，5V上升時間7ms，3.3V上升時間 7ms https://i.imgur.com/V9ZuKhT.jpg ▼3.3V/12A、5V/12A、12V/90A滿載輸出下斷電的Hold-up time時序圖，從交流中斷處當 成起點(0.000s)時，12V於18ms開始波動壓降，26ms降至11.41V(圖片中資料點標籤)。隨 著12V下降過程中，3.3V/5V要等到48ms(5V)/49ms(3.3V)才會下降 https://i.imgur.com/HSm4Lui.jpg 以下波形圖，CH2藍色波形為12V電壓波形，CH3紫色波形為5V電壓波形，CH4綠色波形為 3.3V電壓波形 ▼輸出無負載時無明顯漣波 https://i.imgur.com/d9Vo58z.jpg ▼於3.3V/12A、5V/12A、12V/90A(綜合全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為 9.2mV/12mV/15.2mV，高頻漣波分別為6mV/12.4mV/11.2mV https://i.imgur.com/c55SggD.jpg ▼於12V/98A(純12V全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為8.8mV/9.2mV/12mV ，高頻漣波分別為5.6mV/9.2mV/11.2mV https://i.imgur.com/tHh4gDI.jpg ▼12V啟動動態負載，變動範圍5A至25A，維持時間500微秒，最大變動幅度176mV，同時造 成5V產生48mV、3.3V產生54mV的變動 https://i.imgur.com/tvfYp2S.jpg ▼12V啟動動態負載，變動範圍25A至50A，維持時間500微秒，最大變動幅度250mV，同時 造成5V產生56mV、3.3V產生66mV的變動 https://i.imgur.com/7ORXE5F.jpg ▼12V啟動動態負載，變動範圍10A至80A，維持時間500微秒，最大變動幅度580mV，同時 造成5V產生68mV、3.3V產生86mV的變動 https://i.imgur.com/ZW6cDmT.jpg ▼12V啟動動態負載，變動範圍20A至100A，維持時間500微秒，最大變動幅度658mV，同時 造成5V產生74mV、3.3V產生90mV的變動 https://i.imgur.com/oQxouwK.jpg ▼電源供應器滿載輸出下內部(上圖)及背面外殼(下圖)的紅外線熱影像圖(附註：安裝位 置環境溫度會影響測試結果) https://i.imgur.com/wOvBLOW.jpg ▼電源供應器滿載輸出下共模電感/橋式整流/APFC/APFC電感(上圖)及APFC/APFC電感(下 圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果) https://i.imgur.com/m6d8cgf.jpg ▼電源供應器滿載輸出下一次側MOSFET(上圖)及主變壓器/二次側MOSFET(下圖)的紅外線 熱影像圖(附註：安裝位置環境溫度會影響測試結果) https://i.imgur.com/zd3qZ5V.jpg ▼電源供應器滿載輸出下DC-DC的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結 果) https://i.imgur.com/DQhRjgC.jpg ▼單條EPS 4+4P連續輸出28A(336W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註： 安裝位置環境溫度會影響測試結果) https://i.imgur.com/k0Gu2RQ.jpg ▼單條PCIE 6+2P連續輸出21A(252W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註 ：安裝位置環境溫度會影響測試結果) https://i.imgur.com/dHw8gjE.jpg ▼用隨附的12V-2×6模組化線材連接MSI GEFORCE RTX 4090 GAMING X TRIO進行測試 https://i.imgur.com/UjLq4Sj.jpg ▼執行FURMARK 30分鐘後電源端插頭(左上/右上)及顯示卡端插頭(左下/右下)的紅外線熱 影像圖(附註：安裝位置環境溫度會影響測試結果) https://i.imgur.com/7Cj2TKz.jpg 本體及內部結構心得小結： ○全模組化設計，模組化線材採用壓紋線。提供1個ATX 20+4P、1個ATX12VO 10P、2個 EPS 4+4P、1個600W 12V-2×6、3個PCIE 6+2P、8個SATA(6個直角，2個直式)、4個大4P(3 個直角，1個直式)，未提供小4P接頭或轉接線 ○同時支援ATX3.1及ATX12VO，可輸出5VSB及12VSB待命電源，並提供ATX12VO 10P模組化 線路 ○電源端使用標示H++的12V-2×6插座，S4/S3接至COM，為600W定義，S2/S1空接(未接到 COM或是經上拉電阻接至+3.3V) ○風扇護網安裝在外殼的外側，搭載ENERMAX專利逆轉彈塵風扇Dust-Free Rotation(DFR) ，電源啟動後風扇會高速逆轉20秒鐘，降低扇葉灰塵堆積。支援Semi-fanless模式，於低 負載/溫度下停止轉動，負載/溫度提高後採溫控運轉 ○交流輸入插座及總開關裝在小電路板再焊接至主電路板。逆轉彈塵開關接點及線路有包 覆套管，保險絲及突波吸收器沒有包覆套管 ○所有元件都移到主電路板正面，焊點整體做工良好，二次側區域及大電流路徑有敷錫 ○採用一次側主動功率因數修正及半橋諧振、二次側同步整流輸出單路12V，搭配DC-DC轉 換3.3V/5V/-12V ○採用表面黏著封裝APFC及一次側功率元件，分別安裝在獨立子卡上，APFC功率元件子卡 正面及背面覆蓋散熱片 ○一次側、二次側12V同步整流及3.3V/5V DC-DC MOSFET採用Infineon，-12V DC-DC採用 芯潭微電子 ○APFC電容使用Nippon Chemi-con，其他固態/電解電容使用Nippon Chemi-con/Rubycon/UNICON ○二次側電源管理IC可偵測輸出電壓是否在正常範圍 各項測試結果簡單總結： ○20%/50%/100%輸出轉換效率分別為92.86%/93.42%/91.03%，滿足80PLUS白金認證要求 ○功率因數修正，滿足80PLUS白金認證要求 ○偏載測試，12V維持空載，測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變 化，均未超出±5%範圍 ○電源啟動至綜合全負載輸出狀態，12V上升時間9ms，5V上升時間7ms，3.3V上升時間7ms ○綜合全負載輸出狀態切斷AC輸入模擬電力中斷，12V於18ms開始波動壓降，26ms降至 11.41V，3.3V/5V要等到48ms(5V)/49ms(3.3V)才會下降 ○綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為9.2mV/12mV/15.2mV，於純12V全負 載輸出下12V/5V/3.3V各路低頻漣波分別為8.8mV/9.2mV/12mV ○12V動態負載測試，變動範圍5A至25A，維持時間500微秒，最大變動幅度176mV ○12V動態負載測試，變動範圍25A至50A，維持時間500微秒，最大變動幅度250mV ○12V動態負載測試，變動範圍10A至80A，維持時間500微秒，最大變動幅度580mV ○12V動態負載測試，變動範圍20A至100A，維持時間500微秒，最大變動幅度658mV ○熱機下3.3V過電流截止點33A(165%)，5V過電流截止點31A(155%)，12V過電流截止點 157A(157%) 報告完畢，謝謝收看 -- ※ 發信站: 批踢踢實業坊(ptt.org.tw), 來自: 114.40.132.202 (臺灣) ※ 文章網址: https://ptt.org.tw/PC_Shopping/M.1729877646.A.5A2
