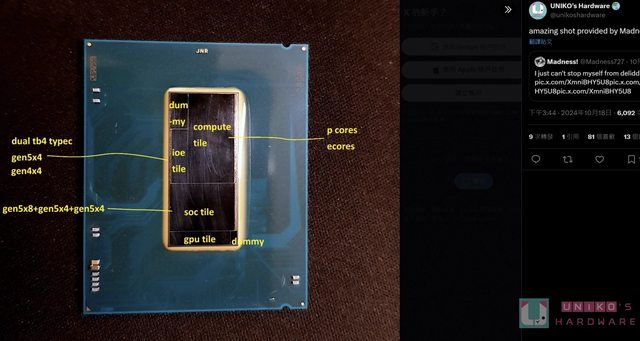

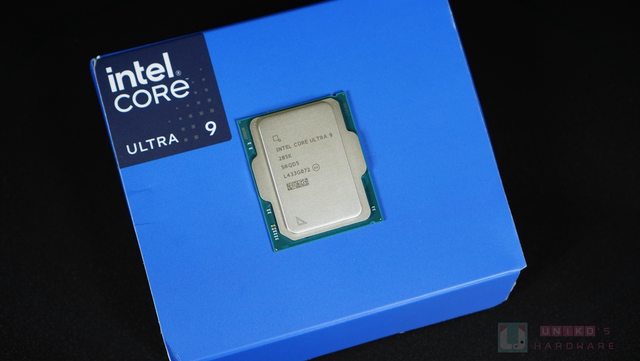

INTEL CORE ULTRA 200S 的秘密也在這 原文轉自 UNIKO's Hardware 網頁好讀版： https://unikoshardware.com/2024/10/z890-intro https://i.imgur.com/Sp2sHs2.jpeg 由於 INTEL 新平台帶來不少重大改變，以下介紹 Z890 晶片組新平台的特性，作為各篇 Z8 90 主機板介紹的導讀。另外也補充了新處理器 INTEL CORE ULTRA 200S 更細節的資訊。 CORE ULTRA 200S 命名 INTEL 全新一代桌上級 CPU 終於來了，名為 ARROW LAKE 的 CORE ULTRA 200S 大改 CPU 架構，並首次把多 TILE 設計搬到主流桌上級。INTEL 第一代多 TILE 設計是 METEOR LAKE ，據說當年有意在主流桌上級平台推出，最終只出現在移動平台。 第二代是 LUNAR LAKE，同樣是移動平台，主打超低功耗的超薄式筆電。 第三代，也是 INTEL 在主流桌上級平台的開山之作，CORE ULTRA 200S，一方面終結多年來 在主流桌上級平台的 CORE I 系列，另一方面以 200S 系列開創多 TILE 的前膽架構。 METEOR LAKE 是 CORE ULTRA 100，ARROW LAKE 是 CORE ULTRA 200，某程度上也引證了 ME TEOR LAKE 的確與桌上級有關係，也解釋了為什麼首次在桌上級平台出現的 ARROW LAKE 是 200 系。 200S 的 S 跟以往的 RAPTOR LAKE S 的意思差不多，S 就是主流桌上級的主流 CPU 系列。 LUNAR LAKE 是 200V。 https://i.imgur.com/nQDdvag.jpeg CORE ULTRA 200S 多 TILE 架構 ARROW LAKE 多 TILE 設計分為 COMPUTE TILE、SOC TILE、GPU TILE、IOE (I/O) TILE、BA SE TILE、FILTER TILE (DUMMY)。COMPUTE TILE 位於右上方，承載效能核心 P CORE 和效 率核心 E CORE，並大改佈局把 E CORE CLUSTER 插在 P CORE 之間，進一步擴大熱源。只 是整個熱源因為 COMPUTE TILE 的位置而再偏離整顆 CPU 的中央部份，往右上靠。但這只 限於 285K 這種 CPU，不是所有 LGA 1851 桌上級 CPU 都有同等程度的熱源右上偏移，例 如 CORE UTLRA 5 就沒有。還有，出廠頻率比以往低，HT 超執行緒技術也被取消。 https://i.imgur.com/gptBh9c.jpeg COMPUTE TILE 關於 LAST LEVEL CACHE (LLC) / L3 CACHE (L3$) 的共享設計，14TH RAPTOR LAKE R 與 A RROW LAKE 同樣有總共 36MB L3$。在 ARROW LAKE 上 INTEL 強調這次的 36MB L3$ 是真共 享設計，所有核心包括 P CORE 與 E CORE (CLUSTER) 都可以訪問所有 L3$，甚至在發佈時 使用的圖表都是以一整列的 L3$ 呈現共享的意思。在公開的規格表裡，INTEL 描述 L3$ 時 用了 3MB PER CORE 一詞，所以實際上 L3$ 仍然是 PER CORE 設計，其共享做法是依靠 IN TEL SMART CACHE TECHNOLOGY 實現。以 285K 8P16E 來說，PCORE 每顆都是 PER CORE 3MB L3$，ECORE 則以四個為一組也就是 PER CLUSTER 3MB L3$，所以是 8 塊 3MB L3$ + 4 塊 3MB L3$，共 36MB L3$。 https://i.imgur.com/5Sx8YWO.jpeg 其餘 TILE GPU TILE 因為 MEDIA ENGINE 和 DISPLAY ENGINE 已分離於 GPU 核心，所以 GPU TILE 面積非常小。 剩下的 DUMMY / FILTER TILE 用作填補 BASE TILE 之上的空位。BASE TILE 也就是所有其 他 TILE 的基層，COMPUTE TILE 等都是放在 BASE TILE 之上。 IOE TILE 主要負責 GEN5X4 和 GEN4X4，以及 2 組原生 USB-C 40 Gbps TB4 / USB4。SOC TILE 現包含多種模塊，面積也非常大，主要模塊包含 MEDIA ENGINE、DISPLAY ENGINE (DD I)、PCIE 5.0 X16、MEMORY CONTROLLER (DDR5 PHY)、DMI 和 NPU 等等。值得注意的是那 塊 GEN5X16 由上代的兩組 GEN5X8 變為三組 GEN5，分別是 X8、X4 以及 X4，對於板廠的 主機板佈局來說新做法更具彈性，雖然 8 4 4 也只是回到 LGA 1700 之前的設計。 https://i.imgur.com/3ZfnGfr.jpeg CORE ULTRA 200S DDR5 另外關於記憶體控制器的部份，由於 IMC 所在的 TILE 是 SOC 而非 COMPUTE TILE，跨越 兩個 TILE 意味延遲上可能會有相應的影響，SOC 裡到 MC 那一段也不是走 RING。 關於 INTEL 保證頻率，POR 的部份，那個 6400 是指 CUDIMM 也就是含 CKD 晶片的 DDR5 ，普通 UDIMM 只有 5600。 6400 的原因是 CKD，因為 6400 按 JEDEC 指引就是要 CKD。 由於 JEDEC 好像沒有 6400 的 UDIMM，所以 INTEL 關於 UDIMM 的支援也是止步於 5600。 當然從 UDIMM 關於 DR 特別是在 2DPC 四槽板上的支援來看，CORE ULTRA 200S 也是明顯 優於 14TH RAPTOR LAKE R，所以 IMC 實際上應該是有一定的改善。從 INTEL 規格書可看 到，記憶體控制器依舊是兩顆，MC0 與 MC1，好像都是獨立運作。 值得注意的是，如果只看 INTEL POR，CKD CUDIMM 也救不了 4 槽主機板的 4 根 DDR5 表 現。兩根組態仍然應該是使用者的優先考量，只是主流主機板都是 4 槽。 https://i.imgur.com/uUNbKkJ.jpeg https://i.imgur.com/9o20RL7.jpeg 除此以外，按板廠的現行設計，Z890 有不同的記憶體插槽佈局。大家都知道絕大部份主機 板的佈局都是 CPU 在左邊然後四根記憶體插槽在右邊，而且記憶體插槽的排列由左至右都 是 A1 A2 B1 B2。可是現在有不少 Z890 主機板改為 B1 B2 A1 A2 的插槽佈局，也就是 CP U 兩顆 MC 所負責的 A 通道和 B 通道，在物理佈線上已有改變。還有，CORE ULTAR 200S 只支援 DDR5 不再支援 DDR4。 簡單來說，兩家 A 廠 (華碩與華擎)，以傳統佈局 A-B 大戰其他板廠 (技嘉微星映泰等等) 的 B-A 新做法。目前看來，B-A 似是 INTEL 的公版新設計？ https://i.imgur.com/ZwK8KlI.jpeg CORE ULTRA 200S 各路主要供電 / 電壓 供電 / 電壓上，CPU 的主要電路也有大變化。與上代比較，這次 ARROW LAKE 重新引入外 置的 VccSA 和 VccIO，取消 VccAUX (以 VnnAON 取代？)，好像也取消 CPU TXVDDQ 這種 FIVR 電壓 (舊 SA 也是 FIVR)。 DLVR 在 ARROW LAKE 上真正被實現，雖然原計劃是 DLVR 於 RAPTOR LAKE S 登場。以筆者 理應，在 ARROW LAKE 上是再沒有 FIVR，只有 DLVR。 所以新做法是，VccCORE 實際上再經 DLVR，分拆 P CORE 電壓和 E CORE CLUSTER 電壓還 有 RING 電壓作獨立控制，當然 DLVR 也可以被 BYPASS 也就是傳統的一路 Vcore 控制 PC ORE、ECORE 與 RING。DLVR 由於涉及內部 REGULATION，據說 DLVR 的 P/E CORE LLC (掉 壓幅度) 接近零。1P8 方面，除了 CPU 也有 SOC 的 1P8。 至於 SVID 現由 IMVP9.1 升級至 IMVP9.2，負責 Vcore、VccGT、VccSA 三大路。 這意味 800 系的主機板的供電設計完全改變，實際上就連插座針腳的定義也有不少變化， 例如 VccGT 的針腳由傳統的上面改為下面了，這也是為什麼絕大部份 Z890 的 VccGT 供電 模組都在插座的左下而非傳統的右上。另外，依針腳定義，由上而下起，便是 Vcore、VnnA ON、VccSA，最後是 VccGT。其他板廠在描述供電設計時，未必採用華碩的次序，這一點要 注意。 https://i.imgur.com/5RHSLHc.jpeg https://i.imgur.com/QQHmxAS.jpeg LGA 1851 定義 雖然 CPU 插座大小沒變，只是內部的針腳數目有變多，可是在排列上 / 位置上，定義變化 很大。如果從上看起，只看左半邊，新平台 LGA1851 是 VCORE、VNNAON、VCCSA、VCCGT。 大致上可看為舊平台 LGA1700 的 VCCAUX 分拆為 VNNAON 與 VCCSA。 以下只是示意，形狀大小不必在意： https://i.imgur.com/ofJJJDU.jpeg https://i.imgur.com/pFRjWMF.jpeg https://i.imgur.com/6QanGgH.jpeg https://i.imgur.com/pNQ8c2E.jpeg LGA 1851 扣具 IR-ILM 關於 ILM 設計，也就是鎖定 CPU 的卡扣，INTEL 今代新增官方認證的 REDUCED LOAD 設計 RL-ILM，意思就是降低 ILM 下壓力。 這與 LGA 1700 平台上出現的 WASHER MOD 差不多，都是透過在 PCB 與 ILM 之間多加一層 東西墊高 ILM，所以 ILM 壓下去的時候 CPU 便會承受較少壓力。官方解釋，就是因為看到 有這個需求，有人擔憂 CPU IHS 變形問題，所以才直接推出官方認證版本，自然也是 IN S PEC 不破保的設計。 從現時眾多 Z890 主機板來看，各家板廠主要使用 RL-ILM 設計，當中好像只有技嘉有在官 網強調各型號有沒有採用 RL-ILM 版本。INTEL 散熱工程師同時強調，由於 ILM 下壓力變 小，更需要 CPU 散熱器提供合適且足夠的下壓力，來確保所有 CPU 底座針腳都獲得良好的 接觸。於筆者來看，這也是 INTEL 在暗示為什麼一開始在 LGA1700 上要把 ILM 做得那麼 大力，因為 LGA1700 就有太多針腳 (再上一代是 1200 / 115X)，為了壓好所有針腳所以才 壓那麼大力。 在 LGA 1851 上，當針腳變得更多，CPU 便更依賴下壓力來接觸針腳，這也是選 CPU 散熱 器可以考慮的地方。 例如技嘉強調自家 WATERFORCE X II 在扣具壓力上早已按 LGA 1851 需求而調整，非常適 合 Z890 主機板使用。 技嘉更宣傳 RL-ILM 可達 4 度下降的水平，比競品的一兩度也強多了。 散熱壓力、銅底大小、扣具偏移設計等等，都將影響 LGA 1851 平台的表現，特別是 8P16E 的版本。溫度以外，記憶體表現向來吃重 CPU 扣具壓力，這一點也是要留意。從微星最近 的工廠參觀影片可看到 INTEL 或板廠對於 ILM 的螺絲的固定壓力是有標準的，有一套工具 專門為了鎖上 ILM 而設，再由機械自動鎖上 ILM 螺絲。所以一般人也不應該去動 ILM 的 螺絲，以免影響調校過的出廠壓力。 https://i.imgur.com/MnLaqFT.jpeg https://i.imgur.com/hiXSvtt.jpeg INTEL POWER DELIVERY CONFIG 從公開的 INTEL 規格表和被流出的微星簡報，整理以下數據： https://i.imgur.com/orsBsMO.jpeg BEST PERFORMANCE 也就是 INTEL 官方跑分在用的 PL 設定，這從官方的 PERFORAMNCE IND EX 頁面可找到。 平台擴展 INTEL 在規格書裡寫這種 200S 是 2-CHIP 設計，應該是指 CPU + PCH 的做法，也就是主 流桌上級平台的設計。 Z890 晶片組改變不大，主要是把 GEN3 通通升級為 GEN4，但總 PCI-E 可用通道由 28 降 至 24，以保持兩代的總平台可用通道都是 48；USB 方面沒有變化。 不過由於 CPU 那邊新增原生的 TBT USB4 40 Gbps 共 2 個，晶片組的 USB 2.0 或需要供 應至 TBT 作為相容設計。 以下的表格，筆者刻意把 ASM4242 所佔用的 PCI-E 通道以及 USB 視為不可用。因為 ASM4 242 是第三方方案，INTEL TBT 則是原生方案真正整合在 CPU 內，無須第三方 USB 控制器 。另一方面，INTEL TBT4 是假設未有利用晶片組的 USB 2.0 提供 USB 2.0 兼容，這一點 AMD 平台有壓倒性優勢。 規格表的 HSIO (含 USB3) 與 USB 2.0： https://i.imgur.com/onejmXR.jpeg https://i.imgur.com/nt6jKEw.jpeg CPU： https://i.imgur.com/kuRvtO1.png https://i.imgur.com/ld7vx01.jpeg https://i.imgur.com/bxjoLyA.jpeg CHIPSET： https://i.imgur.com/JJEFePi.jpeg https://i.imgur.com/Y4u2VpC.jpeg https://i.imgur.com/iPvyekb.jpe 平台比較： https://i.imgur.com/uwGQfXt.jpeg https://i.imgur.com/J6fJHBB.jpeg https://i.igur.com/E6Wuv1J.jpeg -- ※ 發信站: 批踢踢實業坊(ptt.org.tw), 來自: 1.175.231.50 (臺灣) ※ 文章網址: https://ptt.org.tw/PC_Shopping/M.1729786208.A.2D3
