作者wolflsi (港都狼仔)
標題[開箱] NZXT C1200 GOLD ATX3.1 1200W金牌全模
時間2024-10-18 12:20:14
狼窩2.0無廣告好讀版:
https://wolflsi.blogspot.com/2024/10/blog-post_13
狼窩1.0好讀版:
https://wolflsi.pixnet.net/blog/post/71331841
特色:
●80PLUS金牌認證轉換效率
●全模組化設計,採用編織網包覆(ATX 20+4P/EPS 8P/EPS 4+4P/12V-2×6/PCIE 6+2P)及
帶狀(SATA/大4P)模組化線材,線材與接頭皆為白色
●提供1個EPS 8P接頭及1個EPS 4+4P接頭,支援高階Intel/AMD處理器及主機板平台
●提供1個12V-2×6 H++插座及1條模組化線材,相容ATX 3.1,支援新款顯示卡
●採用主動功率因數修正、半橋諧振及同步整流12V功率級,單路12V輸出搭配DC-DC轉換
3.3V/5V,使12V可用功率最大化,並改善各輸出電壓交叉調整率
●採用13.5公分FDB軸承風扇,具備Zero Fan模式,開啟後於低負載/溫度下風扇自動停止
轉動,負載/溫度提高後採溫控運轉,在散熱效能與靜音中取得平衡
●100% 105℃全日系電容,加強可靠度及耐用度,提供10年保固(台灣代理加碼至12年保
固,保內換新,停產升級,不計折舊)
輸出接頭數量:
ATX 20+4P:1個
EPS 8P:1個
EPS 4+4P:1個
12V-2×6:1個
PCIE 6+2P:3個
SATA:12個
大4P:4個
▼外盒正面有NZXT商標、外觀圖、ATX 3.1圖示、80PLUS金牌認證、10年保固圖示、
C1200 GOLD名稱
https://i.imgur.com/dTiZIfd.jpg
▼外盒背面有NZXT商標、C1200 GOLD名稱、安裝示意圖、產品特色/規格、輸入/輸出規格
表、轉換效率圖表、使用手冊下載QR碼連結
https://i.imgur.com/LSttRzx.jpg
▼外盒上側面有C1200 GOLD名稱及NZXT商標。外盒下側面有NZXT商標、C1200 GOLD名稱、
條碼、安規認證、產地(中國)、廠商資訊
https://i.imgur.com/ayAoAa4.jpg
▼外盒左側面有NZXT商標、C1200 GOLD名稱、多國語言產品特色
https://i.imgur.com/7EHONQX.jpg

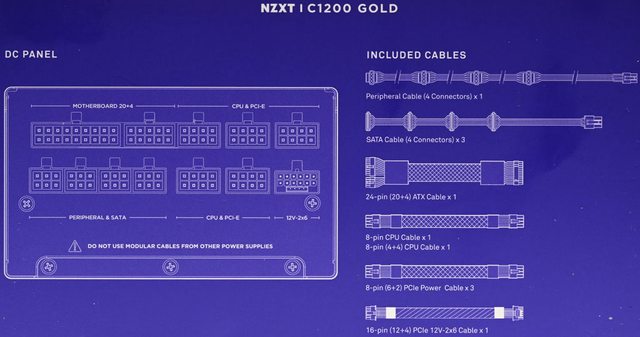

▼外盒右側面有NZXT商標、C1200 GOLD名稱、電源本體輸出插座圖、模組化線材樣式/接
頭配置圖/數量
https://i.imgur.com/oA0fVEg.jpg
▼打開外盒,盒蓋內面印上多國語言"打造非凡"
https://i.imgur.com/ceDji9o.jpg

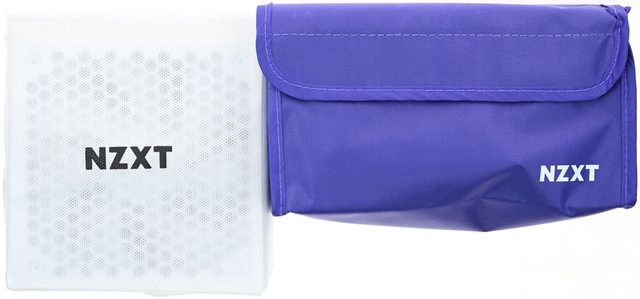

▼包裝內容,電源本體裝在印有商標的白色不織布袋內,線材裝在印有商標的紫色尼龍收
納袋內
https://i.imgur.com/Fm9OC81.jpg

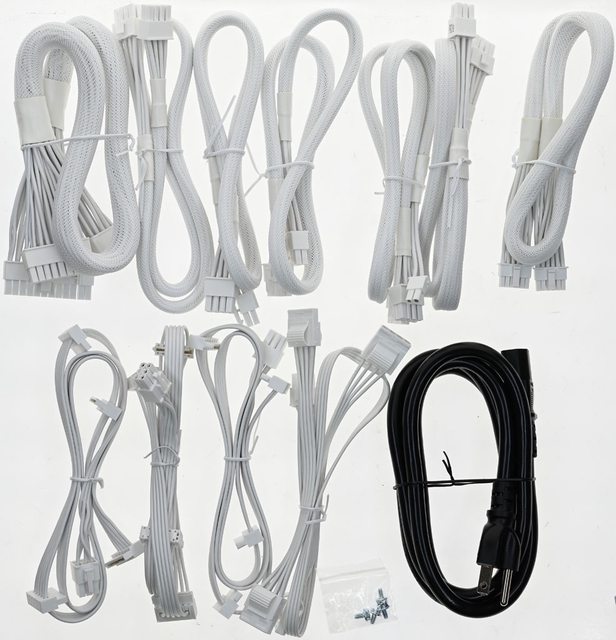

▼印有商標的紫色尼龍收納袋內有線材/接頭皆為白色的編織網包覆(ATX 20+4P/EPS
8P/EPS 4+4P/12V-2×6/PCIE 6+2P)及帶狀(SATA/大4P)模組化線材、固定螺絲、3×
2.08mm2 (14AWG) 15A交流電源線
https://i.imgur.com/RXpsJIU.jpg

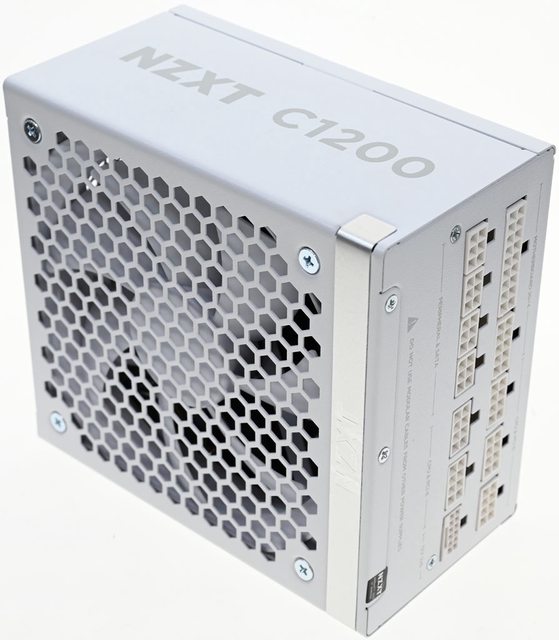

▼本體尺寸為160×150×86mm
https://i.imgur.com/WOplkW3.jpg

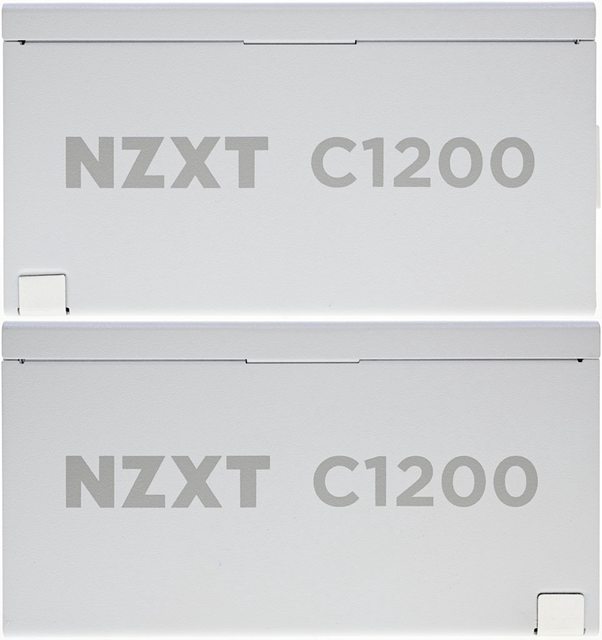

▼本體兩側外殼有NZXT商標及C1200字樣
https://i.imgur.com/qKPBPDg.jpg

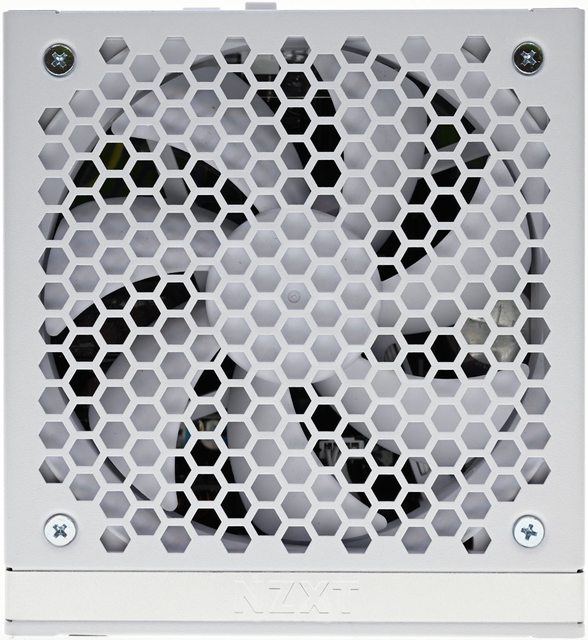

▼直接在外殼上沖壓加工六角形開孔風扇護網,護網其中一邊有銀色裝飾條,上面有NZXT
商標
https://i.imgur.com/2Wz8URF.jpg

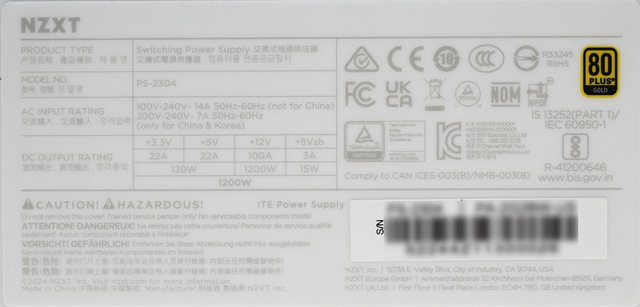

▼本體背面標籤有NZXT商標、產品名稱、型號、輸入電壓/電流/頻率、各組最大輸出電流
/功率、總輸出功率、安規認證、80PLUS金牌認證、警告訊息、產地(中國)、條碼、廠商
資訊
https://i.imgur.com/bS5XcUw.jpg

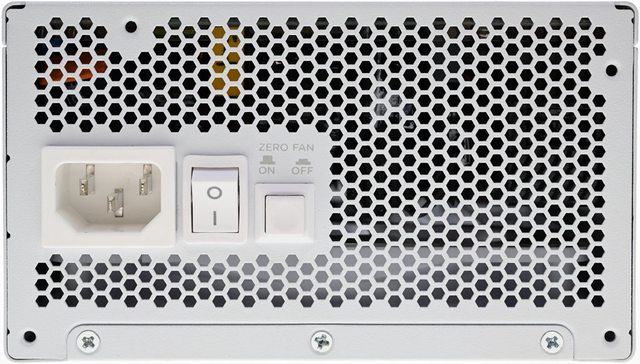

▼本體出風口處設有交流輸入插座、電源總開關及ZERO FAN模式開關
https://i.imgur.com/XHdLhHP.jpg

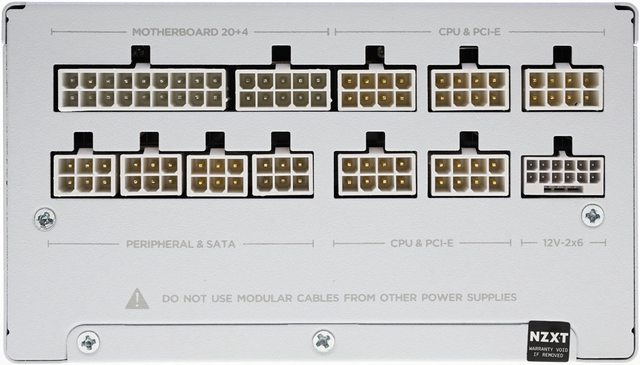

▼模組化線組輸出插座有名稱標示,下方標示請勿使用其他電源供應器的模組化線材,
CPU & PCI-E 8P及PERIPHERAL & SATA 6P輸出插座內的導體為金色
https://i.imgur.com/OGHRdj9.jpg

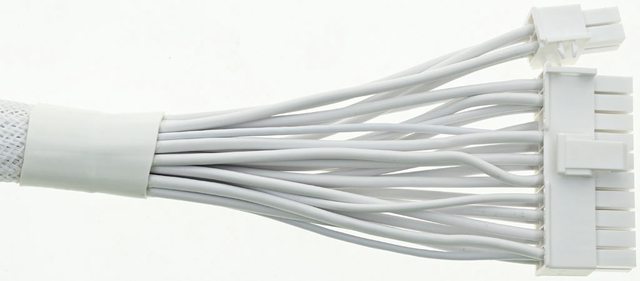

▼1條主機板電源模組化線路,提供1個ATX 20+4P接頭,線路長度60公分
https://i.imgur.com/zOC7xPG.jpg

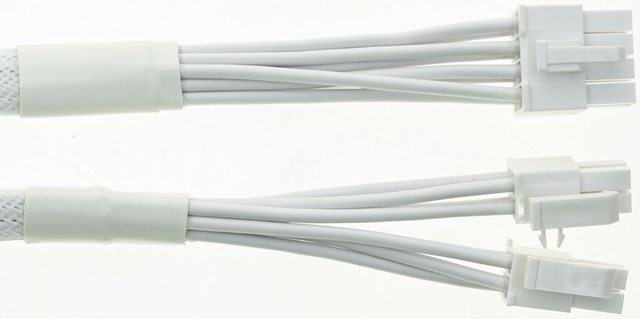

▼2條處理器電源模組化線路,提供1個EPS 8P接頭及1個EPS 4+4P接頭,線路長度69.5公
分
https://i.imgur.com/OLVSMdB.jpg

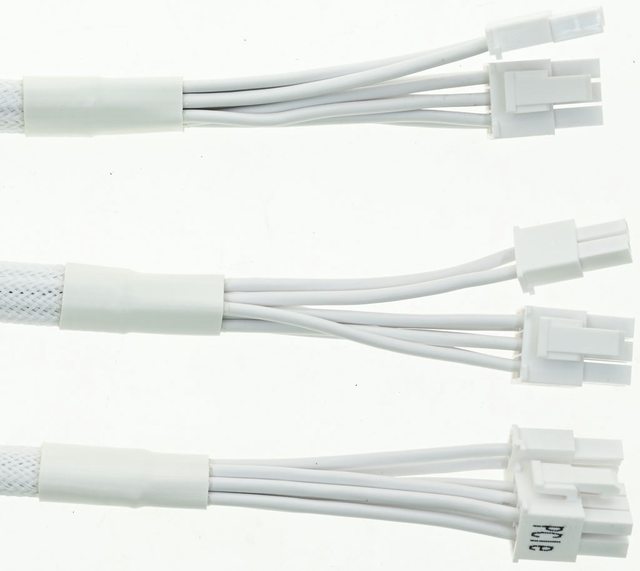

▼3條顯示卡電源模組化線路,提供3個PCIE 6+2P接頭,線路長度64.5公分
https://i.imgur.com/CpU0zbD.jpg

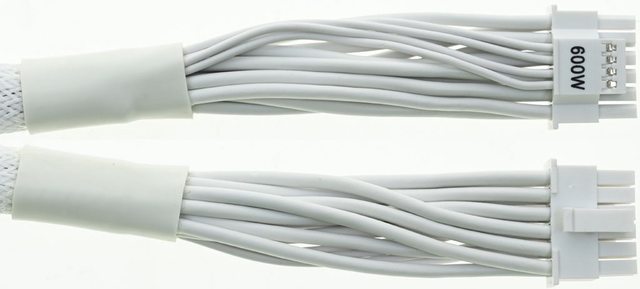

▼1條12V-2×6模組化線路,線路長度64.5公分,兩端接頭標示600W
https://i.imgur.com/fEZaiJr.jpg

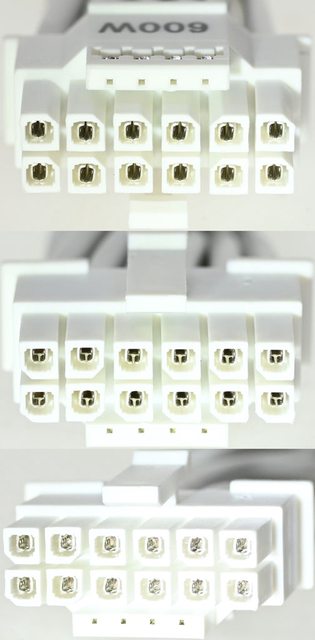

▼12V-2×6接頭內部連接器的樣式如下圖所示
https://i.imgur.com/2m70o4J.jpg

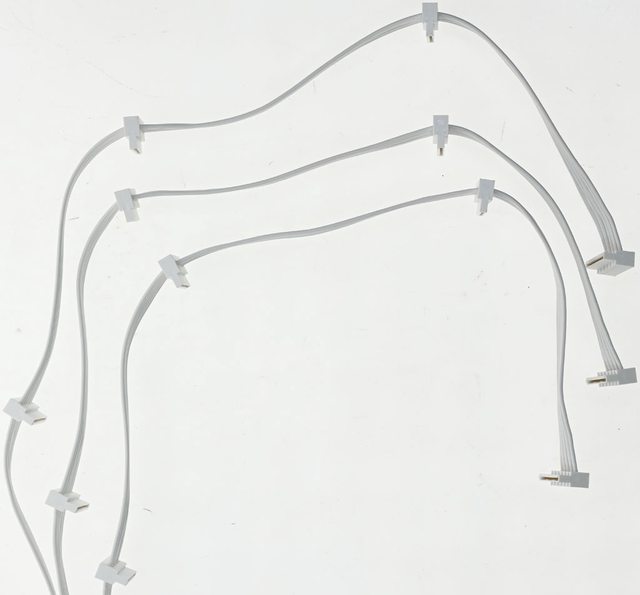

▼3條SATA模組化線路,提供12個直角SATA接頭,至第一個接頭線路長度49.5公分,接頭
間線路長度15公分
https://i.imgur.com/mmjnApk.jpg

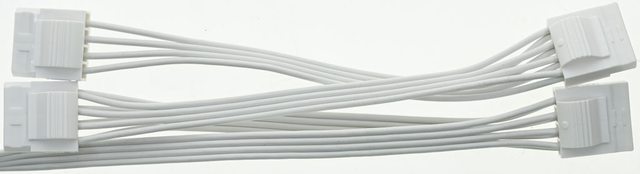

▼1條大4P模組化線路,提供4個省力易拔大4P接頭,至第一個接頭線路長度49.5公分,接
頭間線路長度14.5公分。未提供小4P接頭或轉接線
https://i.imgur.com/UmWpXGY.jpg

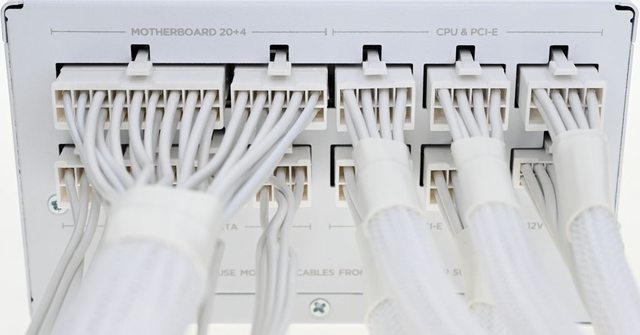

▼將所有模組化線路插上的樣子
https://i.imgur.com/QGAg2Kb.jpg

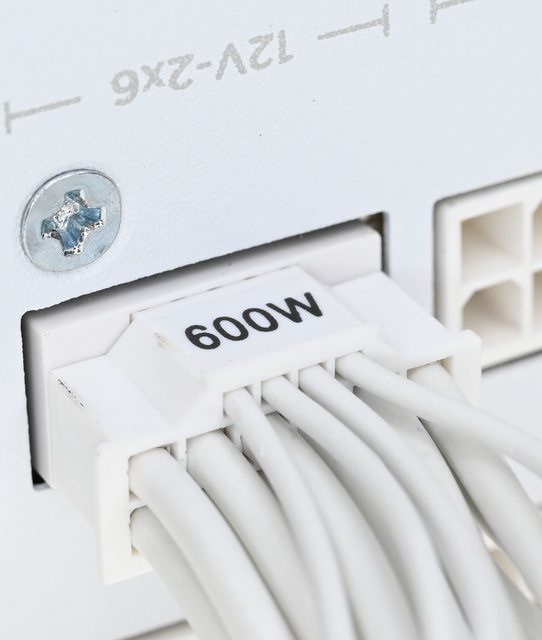

▼12V-2×6模組化線路插頭連接處近照
https://i.imgur.com/pZhkvcP.jpg

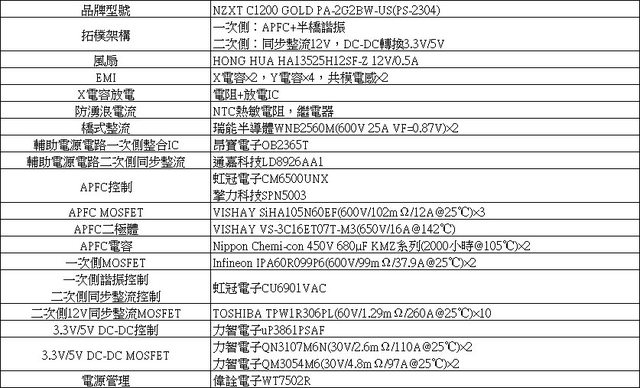

▼內部結構及使用元件說明簡表
https://i.imgur.com/yDB5wB6.jpg

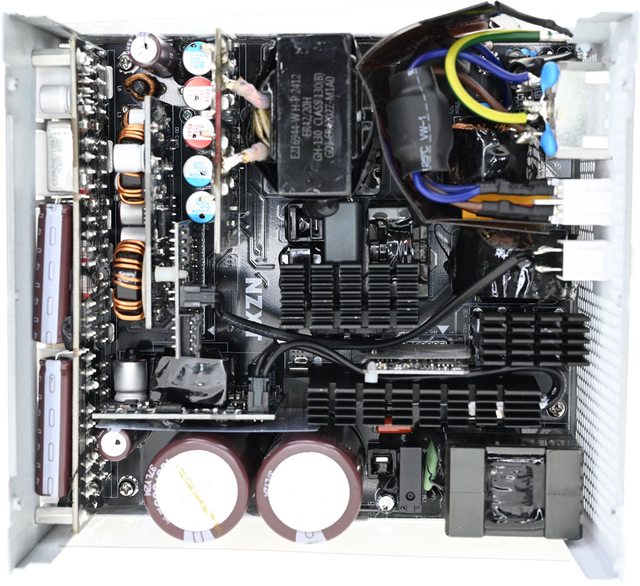

▼採用一次側主動功率因數修正及半橋諧振,二次側12V同步整流,並經由DC-DC轉換
3.3V/5V,未提供-12V輸出
https://i.imgur.com/mQJIoLs.jpg

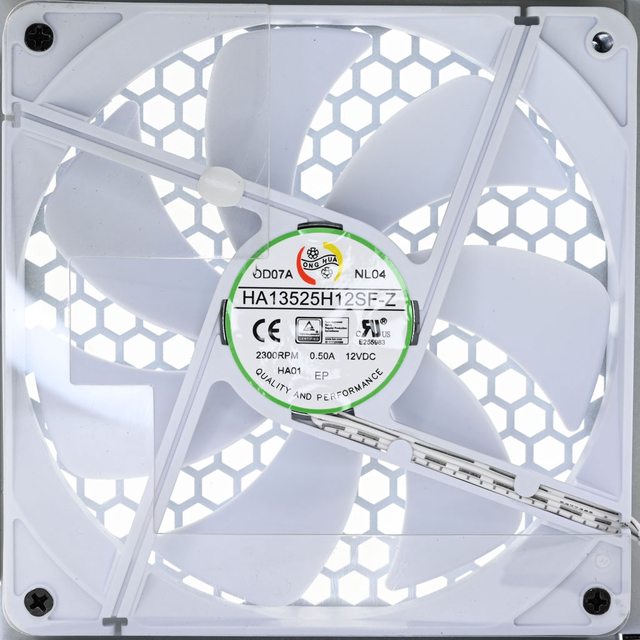

▼採用白色HONG HUA HA13525H12SF-Z 12V/0.5A風扇,並設置氣流導風片
https://i.imgur.com/nshbwhC.jpg

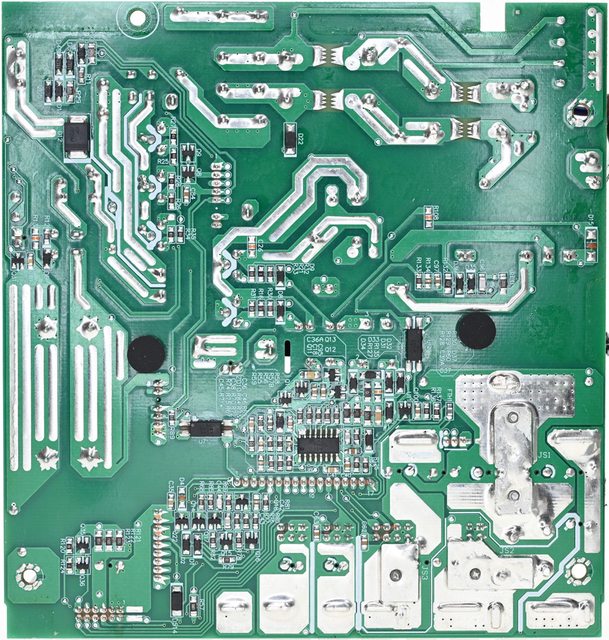

▼主電路板背面焊點做工良好,大電流路徑有敷錫,二次側部分區域加上金屬板
https://i.imgur.com/xlqHVwv.jpg

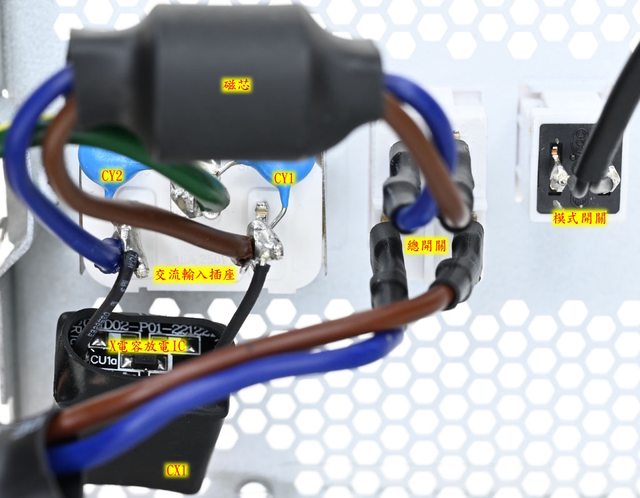

▼交流輸入插座焊點有2個Y電容(CY1/CY2),X電容(CX1)底部小電路板有X電容放電IC及電
阻。X電容本體及接腳、磁芯、總開關插片連接器、模式開關線路有包覆套管,交流輸入
插座焊點、模式開關焊點、交流電源線未包覆套管
https://i.imgur.com/0PXNZhr.jpg

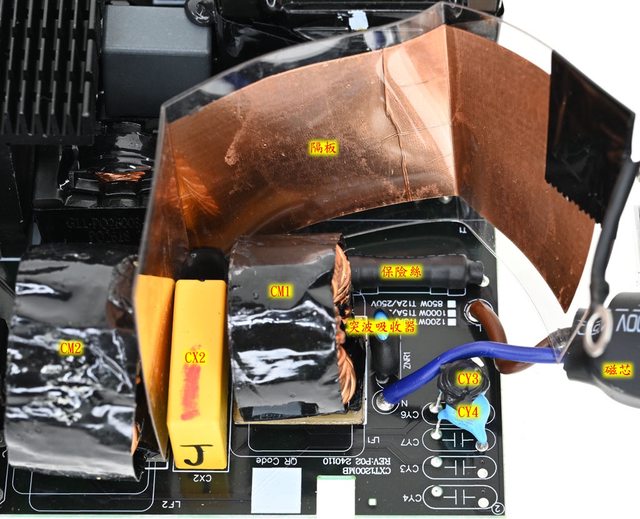

▼主電路板上有2個共模電感(CM1/CM2)、1個X電容(CX2)及2個Y電容(CY3/CY4)。共模電感
外包覆黑色聚酯薄膜膠帶,臥式安裝的保險絲及突波吸收器有包覆套管,靠近主變壓器的
位置設置內含銅箔的透明隔板
https://i.imgur.com/eXlzFxC.jpg

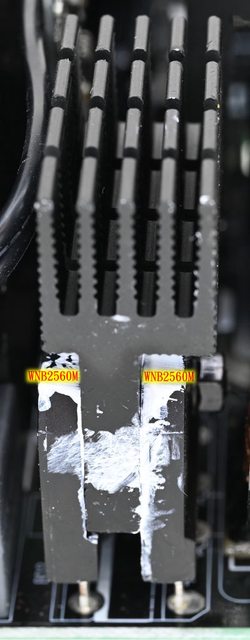

▼2個並聯的瑞能半導體WNB2560M低導通壓降橋式整流器固定在散熱片的兩個面上
https://i.imgur.com/6Mb8odI.jpg

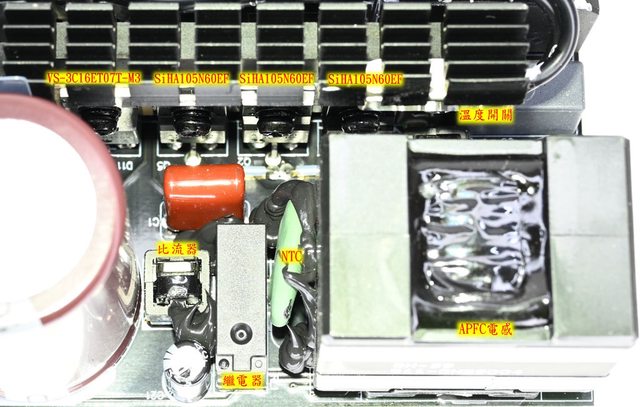

▼固定在散熱片上的APFC功率元件採用3個VISHAY SiHA105N60EF全絕緣封裝MOSFET及1個
VISHAY VS-3C16ET07T-M3二極體,散熱片上安裝保護用溫度開關。封閉磁芯APFC電感旁的
NTC熱敏電阻用來抑制輸入湧浪電流,電源啟動後會使用繼電器將其短路,去除NTC所造成
的功耗損失,繼電器旁比流器用來偵測APFC電流
https://i.imgur.com/TeCv5od.jpg

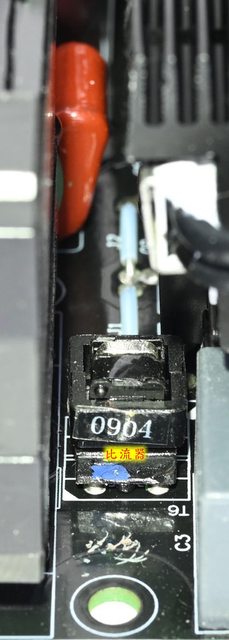

▼封閉磁芯APFC電感與散熱片之間的比流器用來偵測APFC電流
https://i.imgur.com/Q2oMFLa.jpg

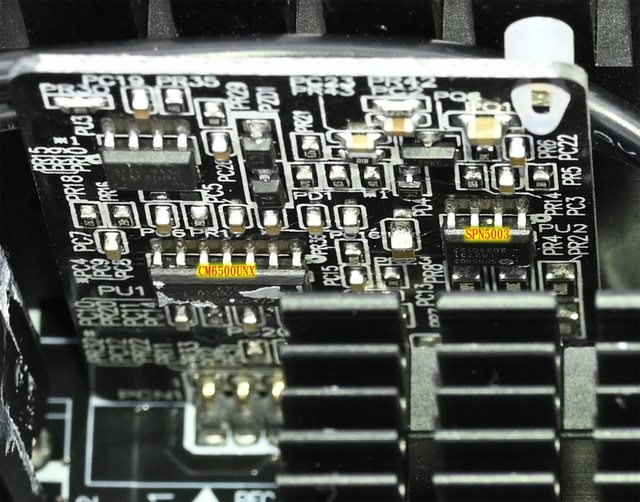

▼APFC控制子卡上的虹冠電子CM6500UNX及擎力科技SPN5003負責APFC電路控制
https://i.imgur.com/jmyVoXM.jpg

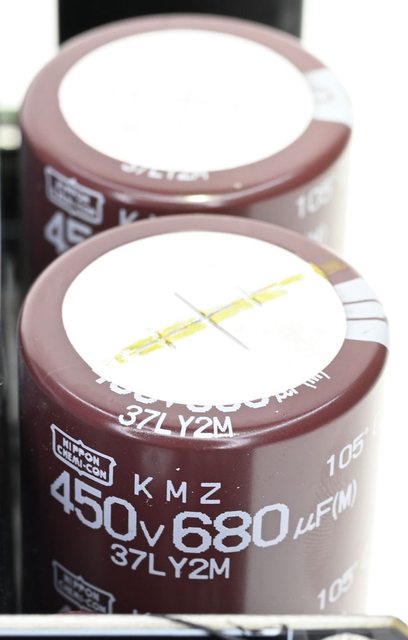

▼APFC電容採用2個Nippon Chemi-con 450V 680μF KMZ系列105℃電解電容並聯,總容值
1360μF
https://i.imgur.com/bpmunTr.jpg

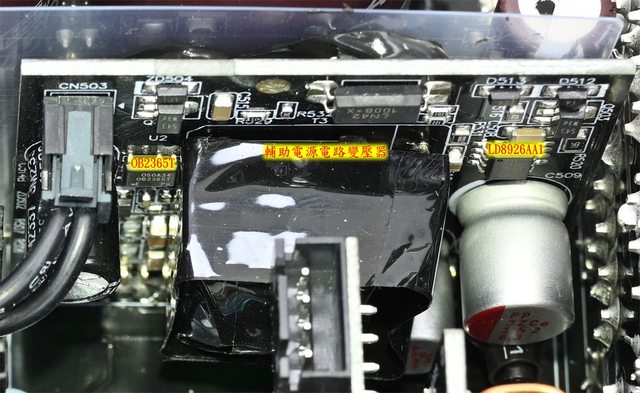

▼輔助電源電路子卡,一次側整合IC為昂寶電子OB2365T,二次側同步整流為通嘉科技
LD8926AA1,輔助電源電路變壓器包覆黑色聚酯薄膜膠帶,APFC散熱片溫度開關線路連接
至輔助電源電路子卡
https://i.imgur.com/4IXVkbX.jpg

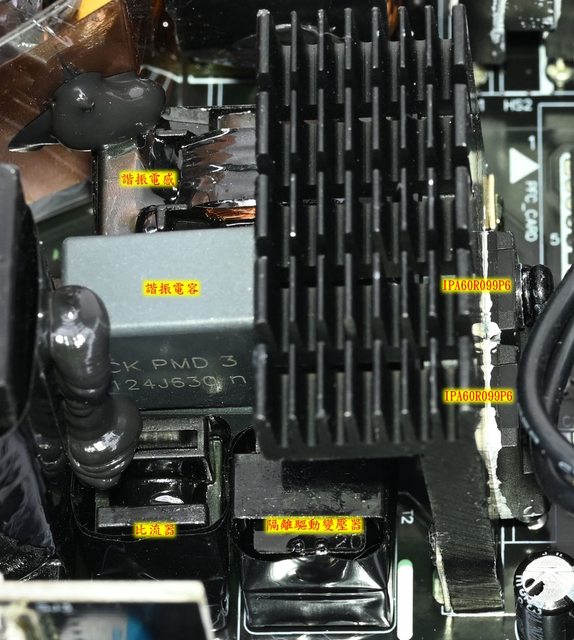

▼固定在散熱片上的一次側功率元件採用2個Infineon IPA60R099P6全絕緣封裝MOSFET,1
個諧振電感及2個上下相疊的諧振電容組成一次側諧振槽,諧振電感、一次側MOSFET的隔
離驅動變壓器及偵測一次側電流的比流器外包覆黑色聚酯薄膜膠帶
https://i.imgur.com/xO5XbdA.jpg

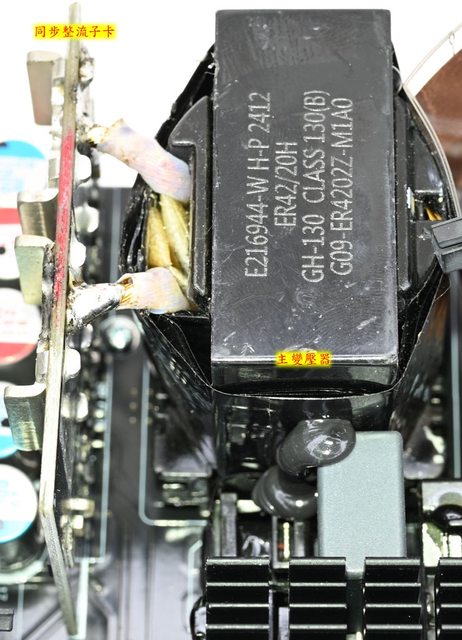

▼主變壓器包覆黑色聚酯薄膜膠帶,二次側繞組焊接在同步整流子卡上
https://i.imgur.com/iQR6bSR.jpg

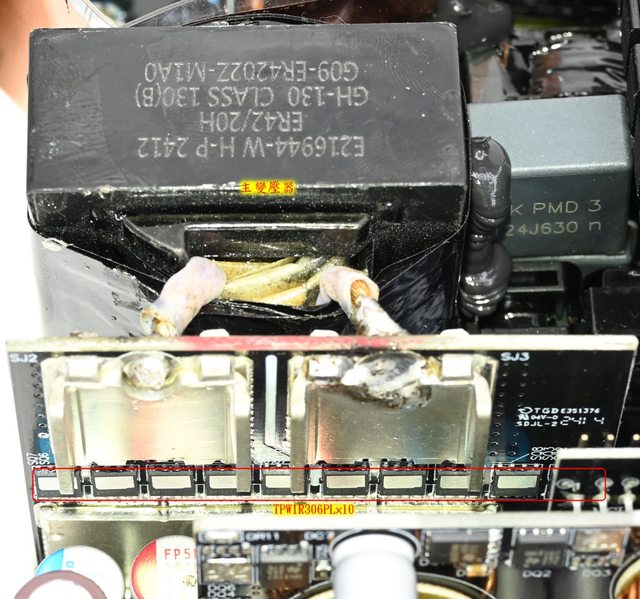

▼同步整流子卡背面有10個TOSHIBA TPW1R306PL MOSFET組成二次側12V同步整流電路,並
在其周圍加上金屬板協助散熱
https://i.imgur.com/xxd91II.jpg

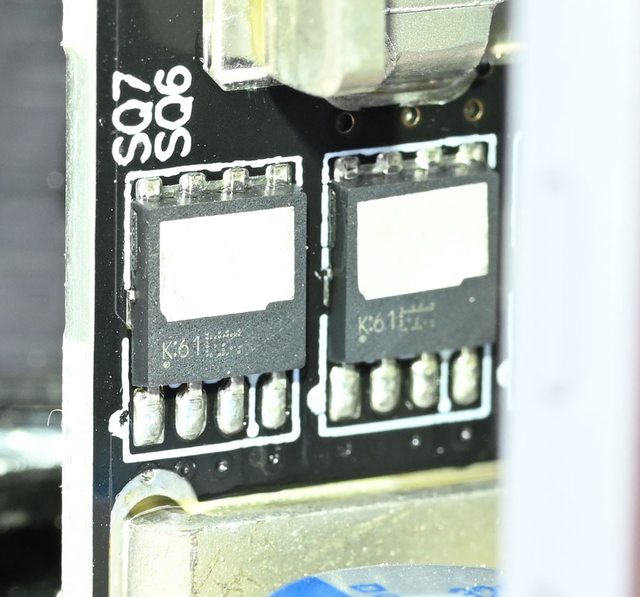

▼TOSHIBA TPW1R306PL MOSFET外觀
https://i.imgur.com/lo0wkDc.jpg

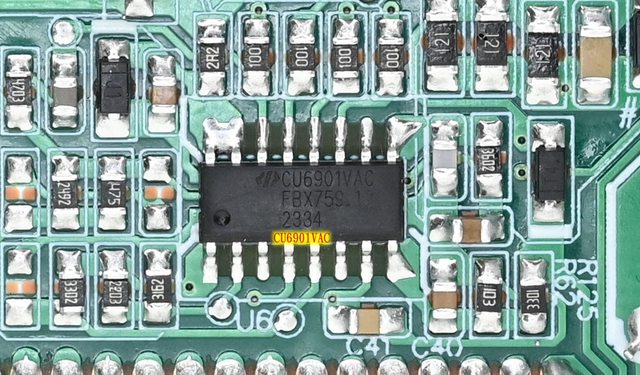

▼主電路板背面的虹冠電子CU6901VAC負責12V功率級一次側諧振及二次側同步整流控制
https://i.imgur.com/IWBnhNu.jpg
▼12V輸出的3個Nippon Chemi-con固態電容、3個Nichicon固態電容、1個Nippon
Chemi-con電解電容、2個電感
https://i.imgur.com/YRgsG3f.jpg

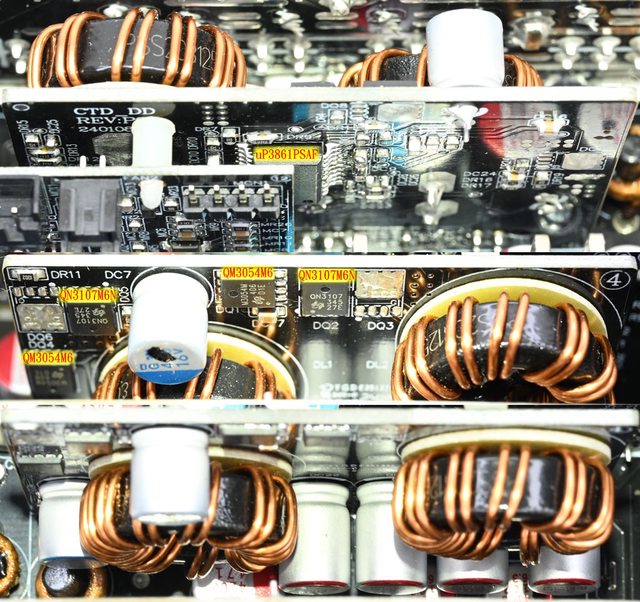

▼3.3V/5V DC-DC子卡背面有力智電子uP3861PSAF雙通道同步降壓PWM控制器,正面有2個
力智電子QN3107M6N MOSFET、2個力智電子QM3054M6 MOSFET、2個環狀電感、6個固態電容
https://i.imgur.com/m6H0kBF.jpg

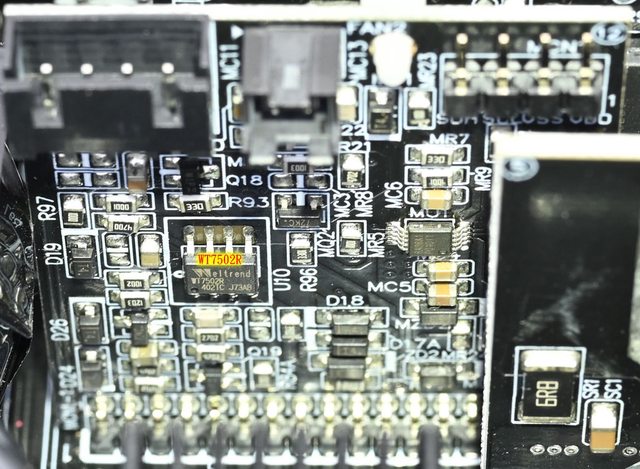

▼電源管理及風扇控制子卡,偉詮電子WT7502R電源管理IC負責監控輸出電壓、接受PS-ON
信號控制、產生Power Good信號
https://i.imgur.com/jjxWpI7.jpg

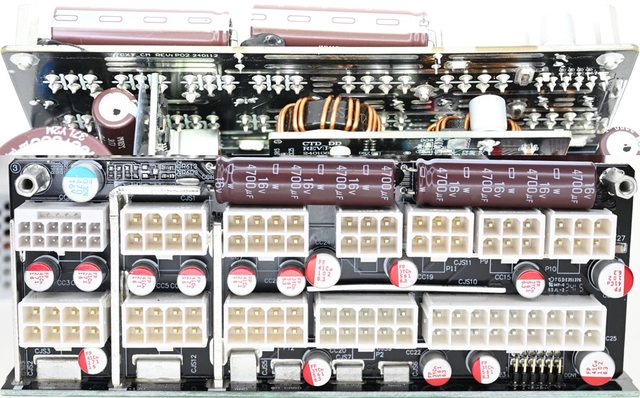

▼模組化插座板背面敷錫增加載流,模組化插座板正面插座之間設置15個Nichicon固態電
容、1個Nippon Chemi-con固態電容、2個Nippon Chemi-con電解電容,加強輸出濾波/退
耦效果
https://i.imgur.com/EqEpqS0.jpg
▼使用標示H++的新款12V-2×6插座
https://i.imgur.com/qVtQyHW.jpg
接下來就是上機測試
測試文閱讀方式請參照此篇:電源測試文閱讀小指南
https://ptt.org.tw/PC_Shopping/M.1555061123.A.89D

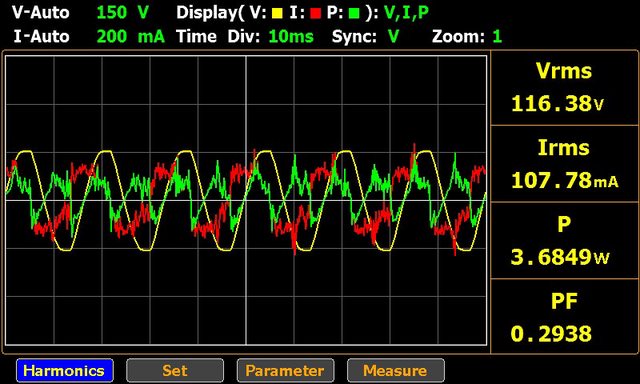

▼空載功耗3.68W
https://i.imgur.com/WhWdu6o.jpg

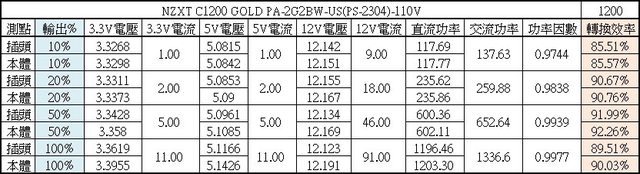

▼20%/50%/100%輸出轉換效率分別為90.67%/91.99%/89.51%,符合80PLUS金牌認證要求
20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
https://i.imgur.com/Bw8ngMr.jpg

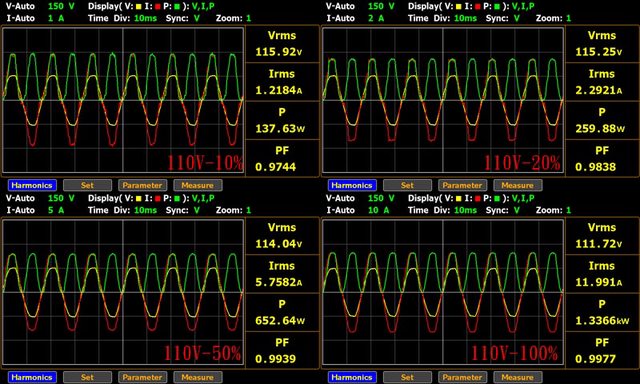

▼10%/20%/50%/100%輸出的交流輸入波形(黃色-電壓,紅色-電流,綠色-功率)。50%輸出
下功率因數為0.9939,符合80PLUS金牌認證要求50%輸出下功率因數需大於0.9的要求
https://i.imgur.com/ktnYhor.jpg

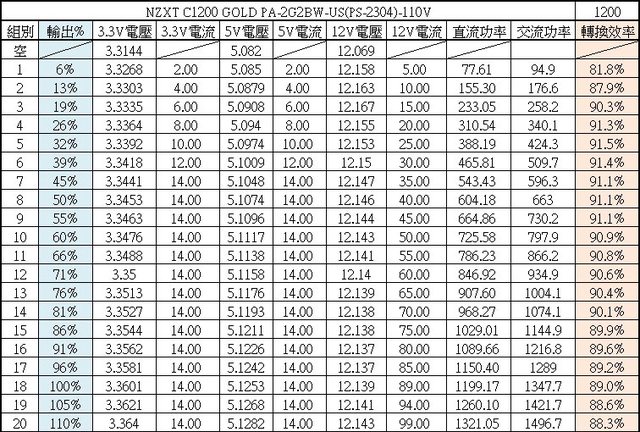

▼綜合輸出負載測試,輸出45%時3.3V/5V電流達14A以後就不再往上加,3.3V/5V/12V電壓
記錄如下表
https://i.imgur.com/EGhllue.jpg

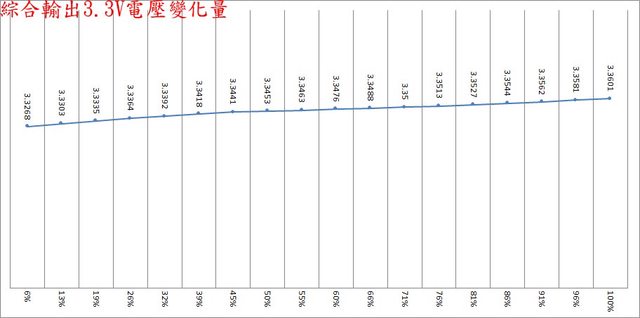

▼綜合輸出6%至100%之間3.3V輸出電壓最高與最低點差異為33.3mV
https://i.imgur.com/A871ZCH.jpg

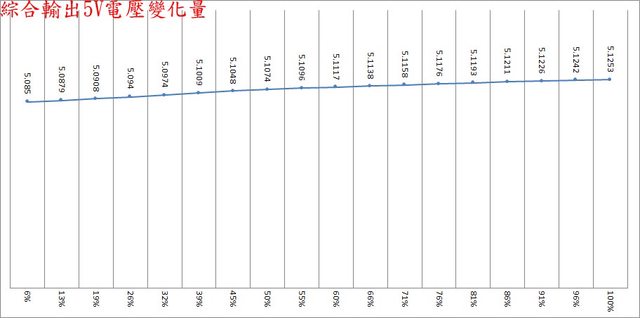

▼綜合輸出6%至100%之間5V輸出電壓最高與最低點差異為40.3mV
https://i.imgur.com/3BqbqLF.jpg

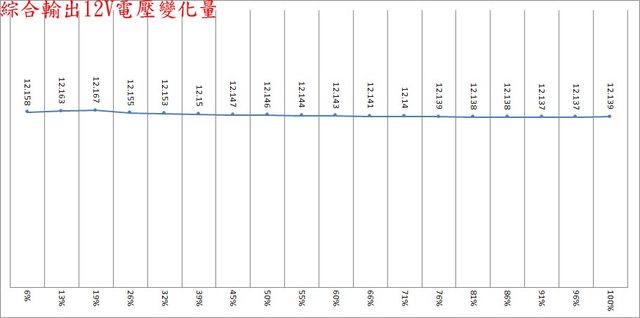

▼綜合輸出6%至100%之間12V輸出電壓最高與最低點差異為30mV
https://i.imgur.com/1maGC1N.jpg
▼偏載測試,這時12V維持空載,分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載
(CL3)的3.3V/5V/12V電壓變化,並無出現超出±5%範圍情形(3.3V:3.135V-3.465V,5V:
4.75V-5.25V,12V:11.4V-12.6V)
https://i.imgur.com/HKcKjRZ.jpg

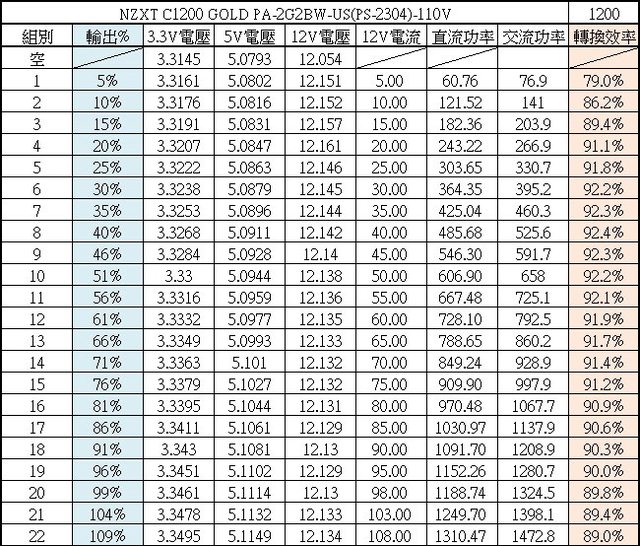

▼純12V輸出負載測試,這時3.3V/5V維持空載,3.3V/5V/12V電壓記錄如下表
https://i.imgur.com/Hd7T1Su.jpg

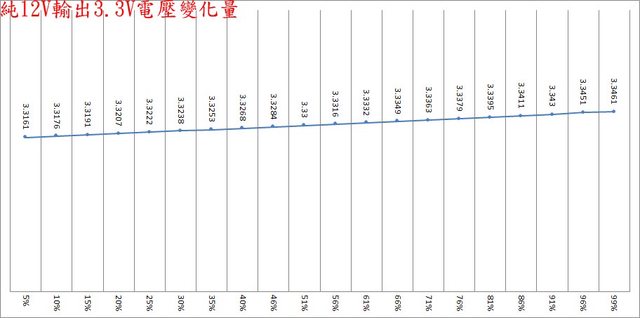

▼純12V輸出5%至99%之間3.3V輸出電壓最高與最低點差異為30mV
https://i.imgur.com/Qfs3f3T.jpg

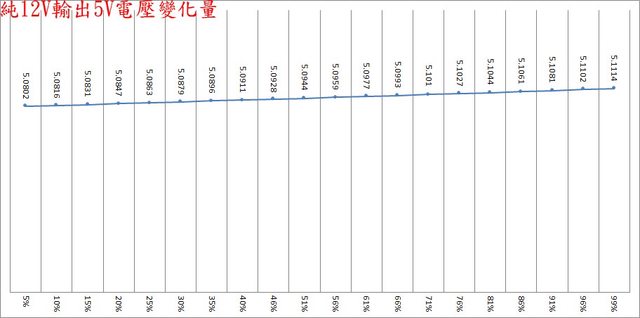

▼純12V輸出5%至99%之間5V輸出電壓最高與最低點差異為31.2mV
https://i.imgur.com/cO0krgU.jpg

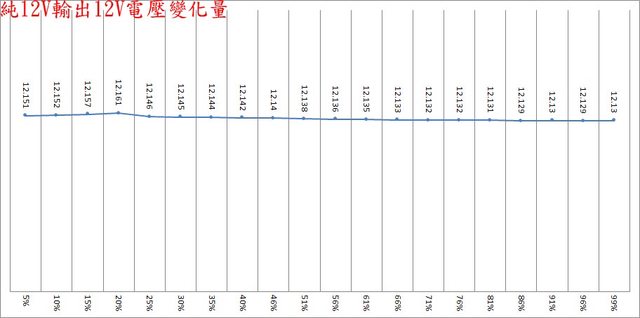

▼純12V輸出5%至99%之間12V輸出電壓最高與最低點差異為32mV
https://i.imgur.com/QuPJzGl.jpg

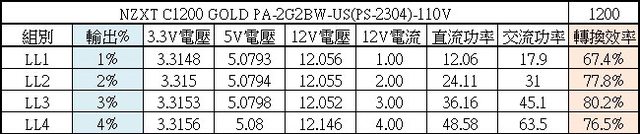

▼12V低輸出轉換效率測試,輸出12V/1A效率67.4%,輸出12V/2A效率77.8%,輸出12V/3A
效率80.2%,輸出12V/4A效率76.5%。12V/4A效率反而下降的原因是電源內部諧振電路於此
輸出點切換運作模式
https://i.imgur.com/a5DOg2j.jpg

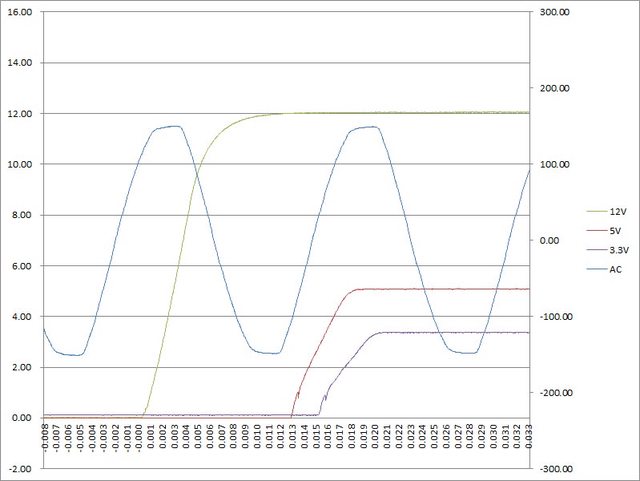

▼電源PS-ON信號啟動後直接3.3V/14A、5V/14A、12V/89A滿載輸出下各電壓上升時間圖,
從12V開始上升處當成起點(0.000s)時,12V上升時間16ms,5V上升時間5ms,3.3V上升時
間5ms
https://i.imgur.com/Kz2jnPU.jpg

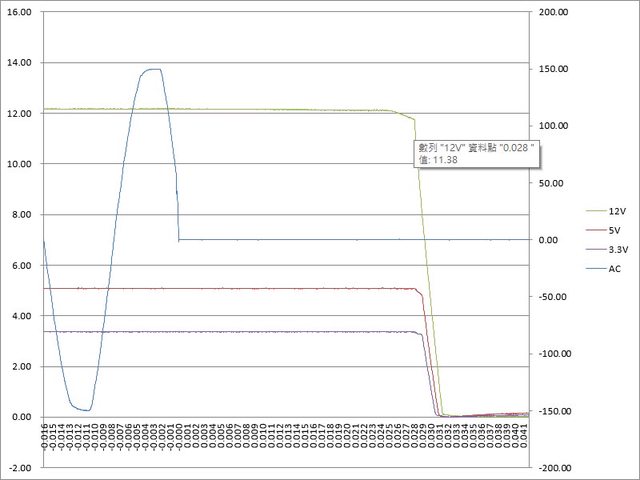

▼3.3V/14A、5V/14A、12V/89A滿載輸出下斷電的Hold-up time時序圖,從交流中斷處當
成起點(0.000s)時,12V於25ms開始壓降,28ms降至11.38V(圖片中資料點標籤)
https://i.imgur.com/cOg75Ui.jpg
以下波形圖,CH2藍色波形為12V電壓波形,CH3紫色波形為5V電壓波形,CH4綠色波形為
3.3V電壓波形

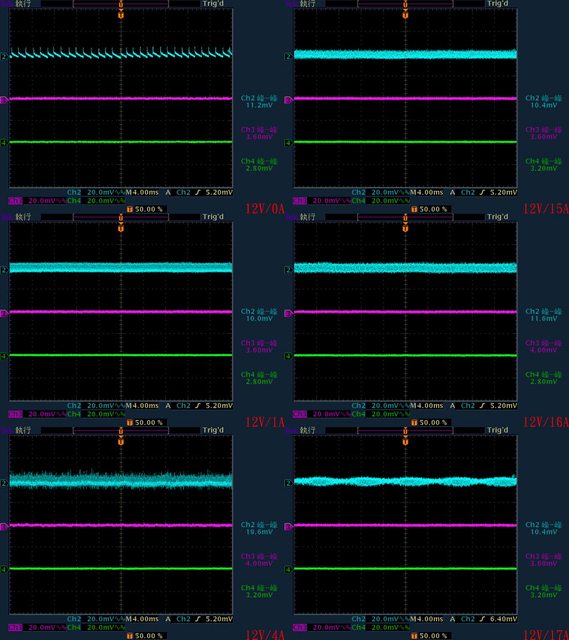

▼輸出無負載、12V/1A、12V/4A、12V/15A、12V/16A、12V/17A時漣波如下圖所示
https://i.imgur.com/sPTP4v1.jpg

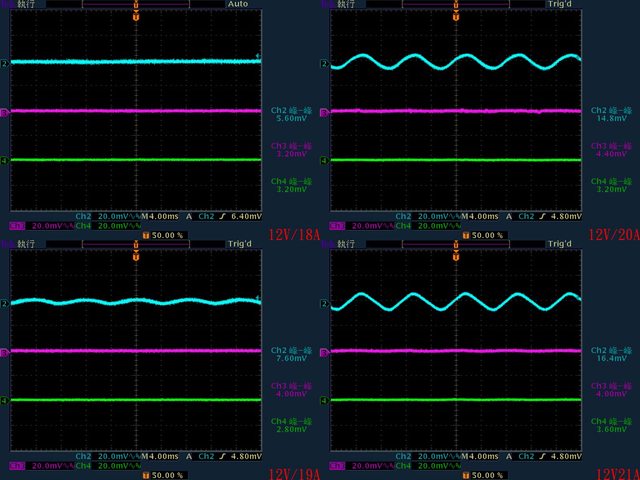

▼輸出12V/18A、12V/19A、12V/20A、12V/21A時漣波如下圖所示
https://i.imgur.com/cZzvhx7.jpg

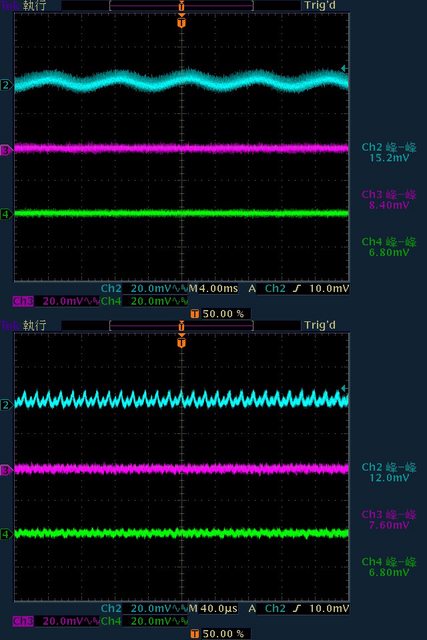

▼於3.3V/14A、5V/14A、12V/89A(綜合全負載)輸出下,12V/5V/3.3V各路低頻漣波分別為
15.2mV/8.4mV/6.8mV,高頻漣波分別為12mV/7.6mV/6.8mV
https://i.imgur.com/kiHmG4W.jpg

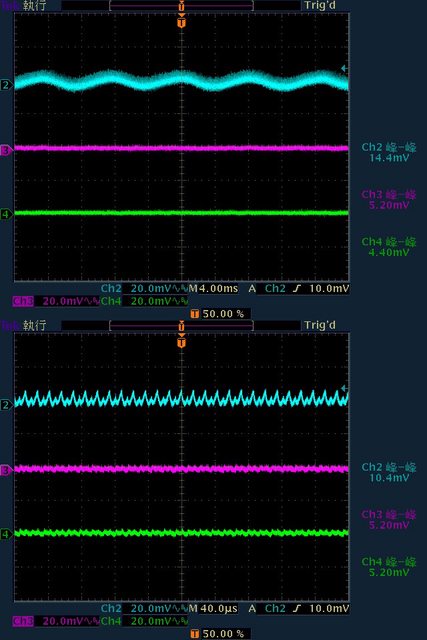

▼於12V/98A(純12V全負載)輸出下,12V/5V/3.3V各路低頻漣波分別為
14.4mV/5.2mV/4.4mV,高頻漣波分別為10.4mV/5.2mV/5.2mV
https://i.imgur.com/5Y41xlT.jpg

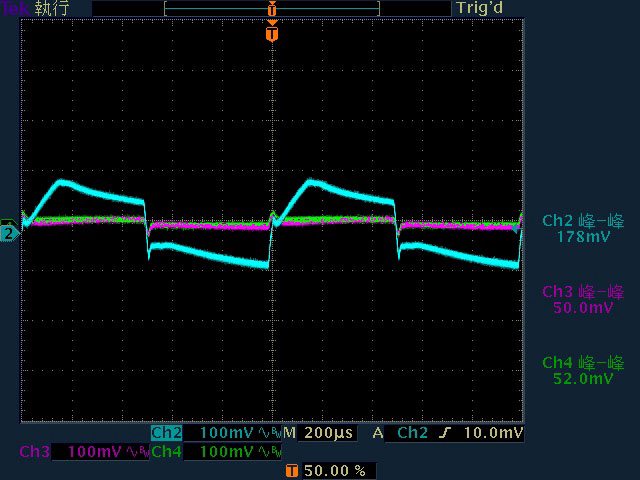

▼12V啟動動態負載,變動範圍5A至25A,維持時間500微秒,最大變動幅度178mV,同時造
成5V產生50mV、3.3V產生52mV的變動
https://i.imgur.com/6e9Ke6x.jpg

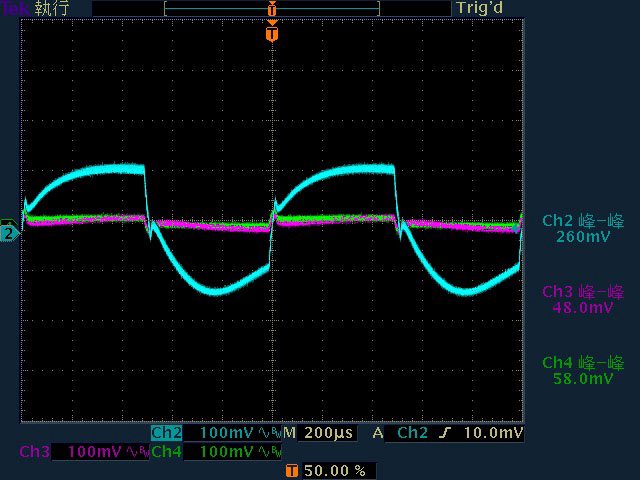

▼12V啟動動態負載,變動範圍25A至50A,維持時間500微秒,最大變動幅度260mV,同時
造成5V產生48mV、3.3V產生58mV的變動
https://i.imgur.com/3jaBg2E.jpg

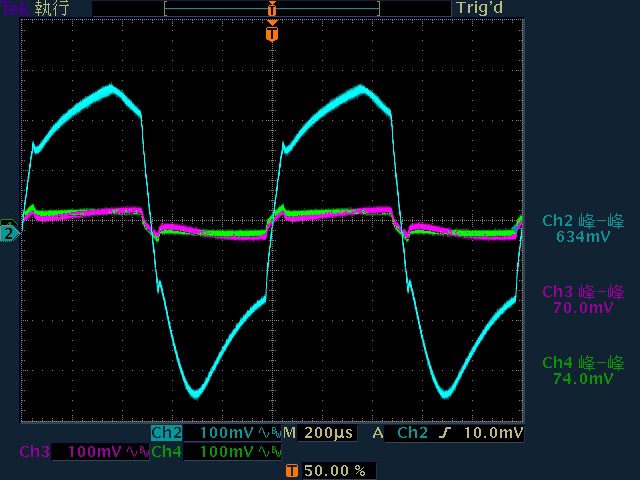

▼12V啟動動態負載,變動範圍10A至79A,維持時間500微秒,最大變動幅度634mV,同時
造成5V產生70mV、3.3V產生74mV的變動
https://i.imgur.com/M5Je5sx.jpg

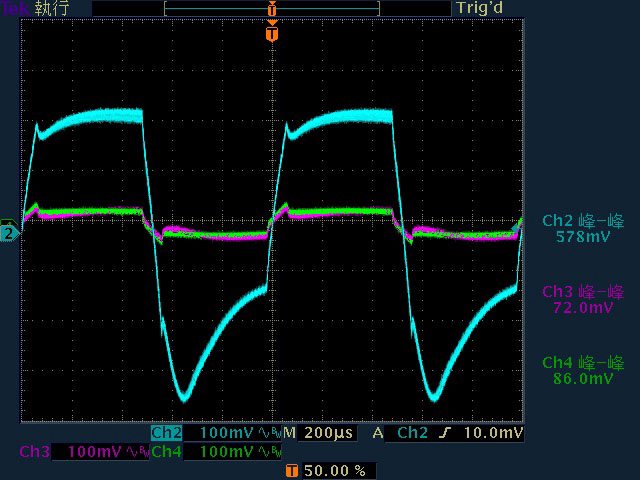

▼12V啟動動態負載,變動範圍20A至99A,維持時間500微秒,最大變動幅度578mV,同時
造成5V產生72mV、3.3V產生86mV的變動
https://i.imgur.com/pmhScZb.jpg

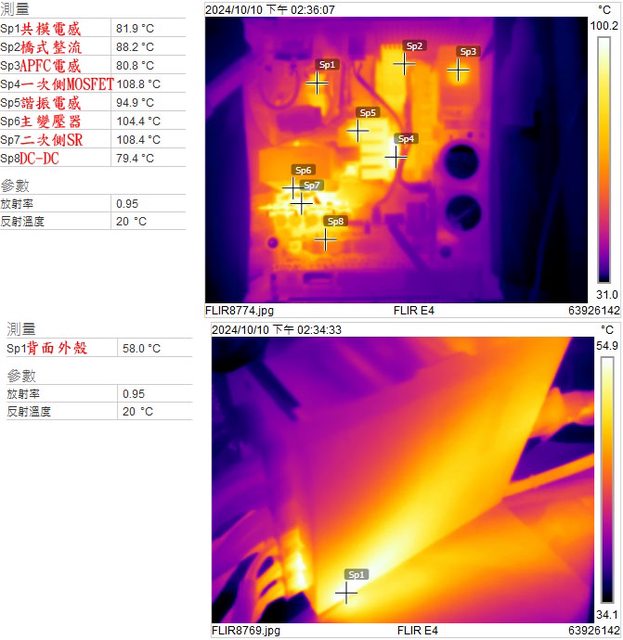

▼電源供應器滿載輸出下內部(上圖)及背面外殼(下圖)的紅外線熱影像圖(附註:安裝位
置環境溫度會影響測試結果)
https://i.imgur.com/q1pf2aE.jpg

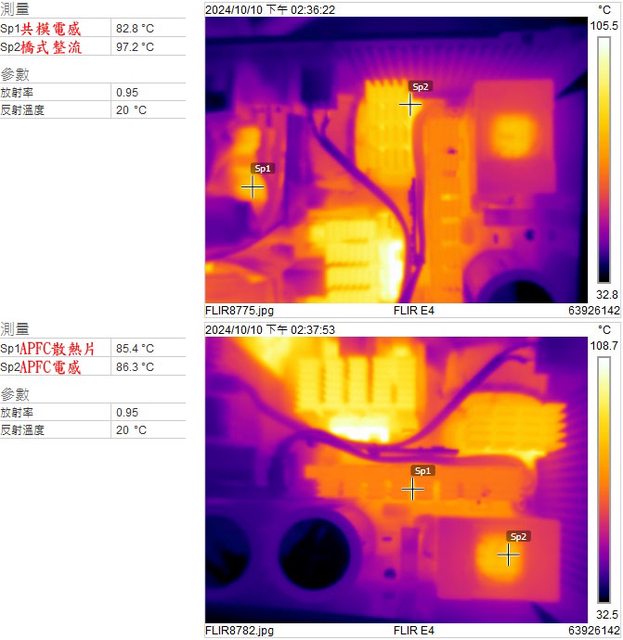

▼電源供應器滿載輸出下共模電感/橋式整流(上圖)及APFC散熱片/APFC電感(下圖)的紅外
線熱影像圖(附註:安裝位置環境溫度會影響測試結果)
https://i.imgur.com/x7xozoC.jpg

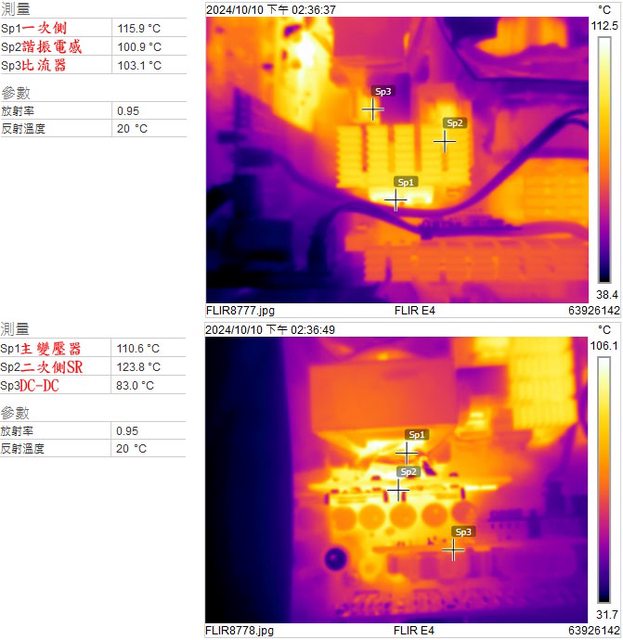

▼電源供應器滿載輸出下一次側/諧振電感/比流器(上圖)及主變壓器/二次側SR/DC-DC(下
圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)
https://i.imgur.com/rCxi5E9.jpg

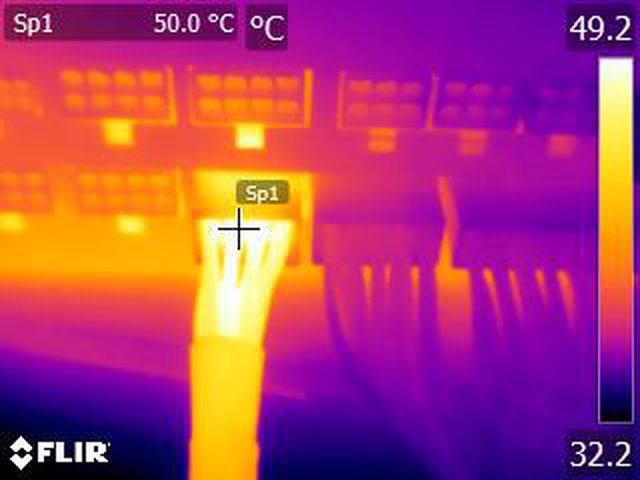

▼單條EPS 8P連續輸出28A(336W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註:安
裝位置環境溫度會影響測試結果)
https://i.imgur.com/WEpoKLR.jpg

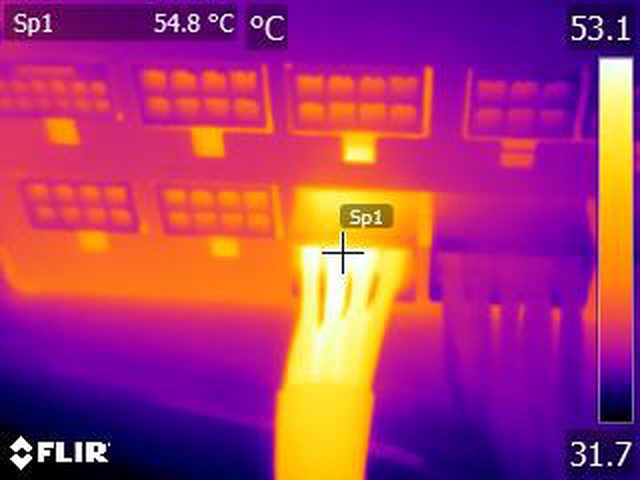

▼單條EPS 4+4P連續輸出28A(336W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註:
安裝位置環境溫度會影響測試結果)
https://i.imgur.com/9tb65GS.jpg
▼單條PCIE 6+2P連續輸出21A(252W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註
:安裝位置環境溫度會影響測試結果)
https://i.imgur.com/ALMOlx0.jpg

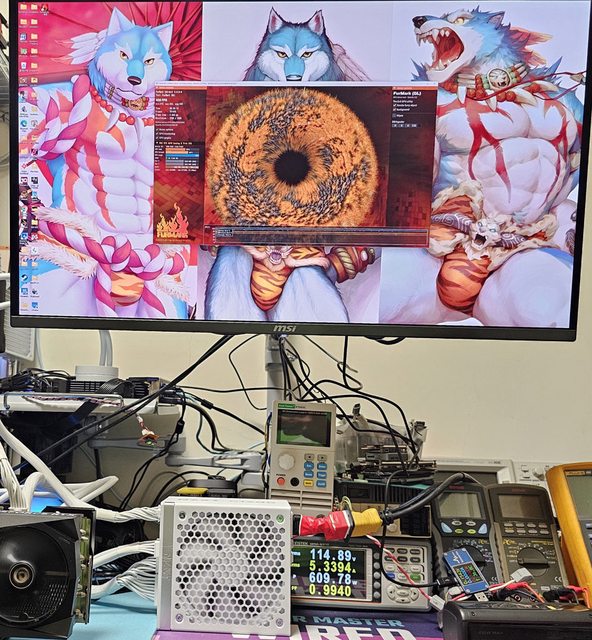

▼用隨附的12V-2×6模組化線材連接MSI GEFORCE RTX 4090 GAMING X TRIO進行測試
https://i.imgur.com/CjyLQW3.jpg

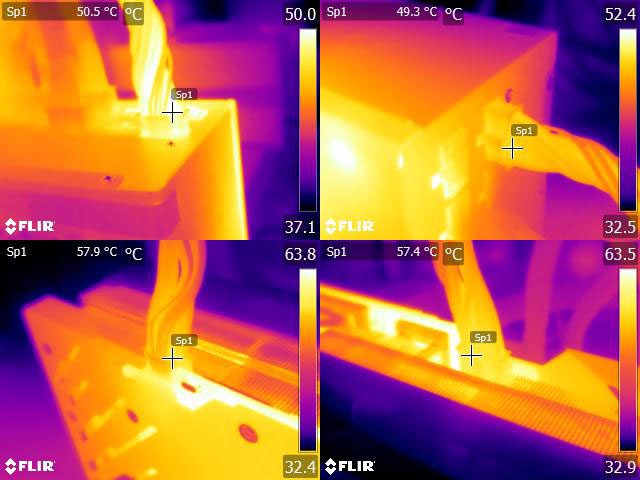

▼執行FURMARK 30分鐘後電源端插頭(左上/右上)及顯示卡端插頭(左下/右下)的紅外線熱
影像圖(附註:安裝位置環境溫度會影響測試結果)
https://i.imgur.com/Er6EwU5.jpg
本體及內部結構心得小結:
○全模組化設計,採用編織網包覆(ATX 20+4P/EPS 8P/EPS 4+4P/12V-2×6/PCIE 6+2P)及
帶狀(SATA/大4P)模組化線材,線材與接頭皆為白色。提供1個ATX 20+4P、1個EPS 8P、1
個EPS 4+4P、1個600W 12V-2×6、3個PCIE 6+2P、12個直角接頭SATA、4個省力易拔大4P
,未提供小4P接頭或轉接線
○電源端使用標示H++的12V-2×6插座,S4/S3接至COM,為600W定義,S2經100kΩ電阻接
至+3.3V,S1經4.7kΩ電阻接至+3.3V
○風扇護網直接沖壓在外殼上,風扇具備Zero Fan模式,開啟後於低負載/低溫下風扇停
止運轉,待負載/溫度提高後才會啟動並採溫控運轉。關閉後風扇採常時溫控運轉
○X電容本體及接腳、總開關插片連接器、磁芯、模式開關線路、主電路板保險絲、突波
吸收器有包覆套管,交流電源線、交流輸入插座及模式開關焊點未包覆套管
○主電路板背面焊點整體做工良好,大電流路徑有敷錫,二次側部分區域加上金屬板
○採用一次側主動功率因數修正及半橋諧振、二次側同步整流輸出單路12V,搭配DC-DC轉
換3.3V/5V,未提供-12V輸出
○APFC MOSFET及APFC二極體採用VISHAY,一次側MOSFET採用Infineon,二次側12V同步整
流MOSFET採用TOSHIBA,3.3V/5V DC-DC MOSFET採用力智電子。APFC及一次側MOSFET採用
全絕緣封裝
○APFC電容使用Nippon Chemi-con,其他固態/電解電容使用Nippon
Chemi-con/Nichicon/Rubycon
○二次側電源管理IC可偵測輸出電壓是否在正常範圍
各項測試結果簡單總結:
○20%/50%/100%輸出轉換效率分別為90.67%/91.99%/89.51%,滿足80PLUS金牌認證要求
○功率因數修正,滿足80PLUS金牌認證要求
○偏載測試,12V維持空載,測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變
化,均未超出±5%範圍
○電源啟動至綜合全負載輸出狀態,12V上升時間16ms,5V上升時間5ms,3.3V上升時間
5ms
○綜合全負載輸出狀態切斷AC輸入模擬電力中斷,12V於25ms開始壓降,28ms降至11.38V
○綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為15.2mV/8.4mV/6.8mV,於純12V全負
載輸出下12V/5V/3.3V各路低頻漣波分別為14.4mV/5.2mV/4.4mV
○12V動態負載測試,變動範圍5A至25A,維持時間500微秒,最大變動幅度178mV
○12V動態負載測試,變動範圍25A至50A,維持時間500微秒,最大變動幅度260mV
○12V動態負載測試,變動範圍10A至79A,維持時間500微秒,最大變動幅度634mV
○12V動態負載測試,變動範圍20A至99A,維持時間500微秒,最大變動幅度578mV
○熱機下3.3V過電流截止點29A(131%),5V過電流截止點30A(136%),12V過電流截止點
134A(134%)
報告完畢,謝謝收看
--
